제품 상세정보
원래 장소: 중국
브랜드 이름: Rion
인증: CE, ISO,ROHS
모델 번호: HCA726
문서: HCA716 HCA726 FULL TEMPERAT...OR.pdf
지불과 운송 용어
최소 주문 수량: 1
가격: $273.00/Pieces 1-9 Pieces
포장 세부 사항: 곤포상자
배달 시간: 7
지불 조건: 티/티
공급 능력: 5000/월
통신 프로토콜: |
68 프로토콜/MODBUS RTU 프로토콜 옵션 |
높은 내진동성: |
> 100g |
인터페이스: |
TTL / RS232 / RS485 옵션 |
응답 빈도: |
20Hz |
무게: |
≤150g(1미터 케이블 포함) |
전원공급장치: |
9 ~ 36V |
범위: |
±1 ~ ±180° |
통신 프로토콜: |
68 프로토콜/MODBUS RTU 프로토콜 옵션 |
높은 내진동성: |
> 100g |
인터페이스: |
TTL / RS232 / RS485 옵션 |
응답 빈도: |
20Hz |
무게: |
≤150g(1미터 케이블 포함) |
전원공급장치: |
9 ~ 36V |
범위: |
±1 ~ ±180° |
적용
생산 설비에 관한 참고
기울기 센서를 설치하는 올바른 방법을 따르십시오, 잘못된 설치는 "면적", "선"에 특별한 관심을 가지고 측정 오류를 일으킬 수 있습니다:
1) 센서 장착면과 측정면은 단단하고 부드럽게 고정되어야 합니다. 장착면이 균일하지 않으면 센서가 각도 오류를 측정 할 수 있습니다.
2) 센서 축과 측정 축은 평행해야 하며, 두 축은 가능한 한 각을 생성하지 않습니다.
제품 특징
일반 설명
HCA716S/HCA726S는 전체 온도 보상, RS485/RS232 인터페이스 및 ±180°까지의 측정 범위와 0.01° 전체 스케일 정확도, 그것은 고대 건물, 역사적인 벽 및 산업 구조 모니터링에 대한 안정적이고 신뢰할 수있는 기울기 측정을 제공합니다.
스펙
| HCA716/726-C1 | 조건 | 매개 변수 | UNIT | |||||
|---|---|---|---|---|---|---|---|---|
| 측정 범위 | ±10 | ±30 | ±60 | ±90 | ±180 | ° | ||
| 측정 축 | X Y | X Y | X Y | X Y | 수직 X축 | 축 | ||
| 결의 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | ° | ||
| 측정 정확성 | MAXE | 방 온도 | 0.008 | 0.01 | 0.01 | 0.02 | 0.02 | ° |
| RMSE | 방 온도 | 0.004 | 0.005 | 0.005 | 0.006 | 0.006 | ° | |
| 장기간 안정성 | <0.02 | ° | ||||||
| 제로 온도 계수 | -40~85°C | ±0.0005 | °/°C | |||||
| 감수성 온도 계수 | -40~85°C | ≤0.01 | %/°C | |||||
| 시간에 대한 힘 | 0.5 | S | ||||||
| 응답 빈도 | 20 | Hz | ||||||
| 인터페이스 | 열 수 있습니다 | |||||||
| EMC | EN61000 및 GBT17626에 따라 | |||||||
| MTBF | ≥98000시간/시간 | |||||||
| 단열 저항 | ≥100M | |||||||
| 충격 방지 | 100g@11ms, 3 축 방향 (반 시누오이드) | |||||||
| 진동 방지 | 10gms / 10~1000Hz | |||||||
| 보호등급 | IP67 | |||||||
| 케이블 | 표준 1M 길이 / 마모 방지 / 지방 방지 / 넓은 온도, 보호 케이블 4 * 0.2mm2 | |||||||
| 무게 | ≤150g (1미터 케이블 포함) | |||||||
|
결의: 가장 작은 변화된 값을 감지하고 식별하는 측정 범위의 센서를 의미합니다. 맥스:범위에 있는 제품의 가장 큰 오류와 여러 각점의 오류를 나타냅니다. RMSE:측정 값과 범위 내의 실제 제품 각 사이의 근 평균 제곱 차이와 여러 번 (16번 이상) 을 나타냅니다. 제로 온도 변동 계수: 0도에서 센서의 가명 작동 온도 범위 내의 정상 온도에 대한 표시 값의 변화율. 감수성 온도 변동 계수: 센서의 정형 작동 온도 범위 내의 온도와 전체 스케일 표시의 전체 스케일 표시에 대한 온도 변화 비율. |
||||||||
전기 연결
| 라인 컬러 함수 | 검은색 | 흰색 | 녹색 | 빨간색 |
|---|---|---|---|---|
|
GND 전력 음 |
CAN_L | CAN_H |
DC9~36V 전력 긍정 |

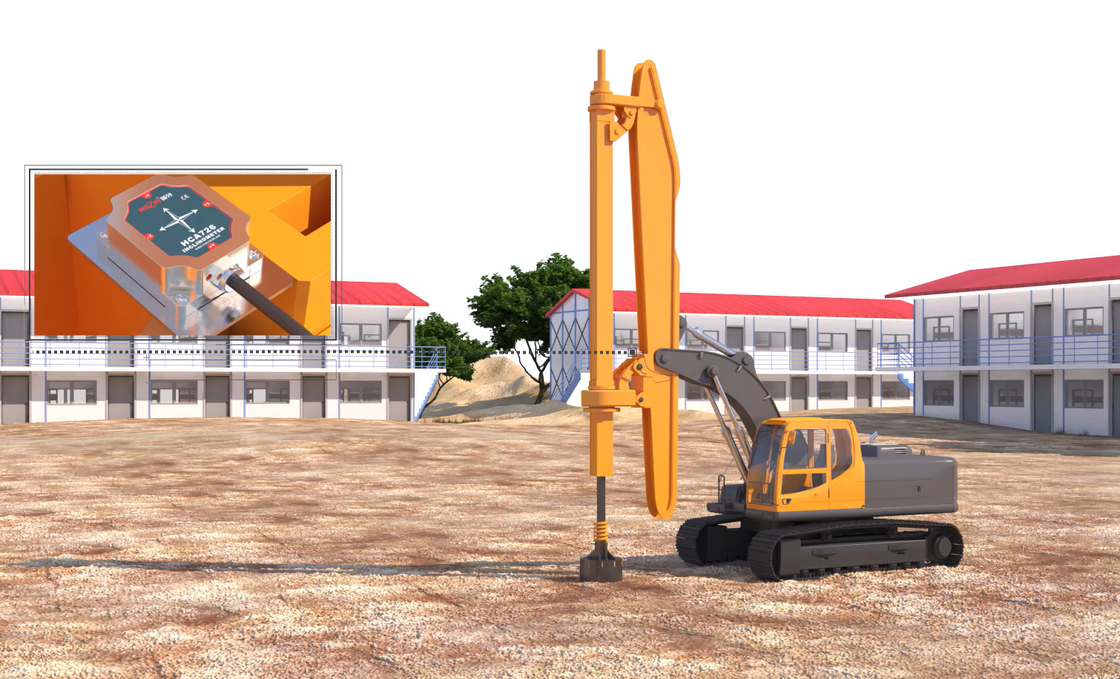

FAQ 로터리 굴착 기구 수직성 모니터링
1- 회전형 드릴링 리그에서 사용하는 기울기계 는 무엇입니까?
기울기계 는 회전형 굴착 기기 또는 그 구조 구성 요소의 수평 평면에 대한 기울기를 측정하는 데 사용됩니다.측정 데이터는 드릴링 리그 수직성 모니터링 및 장비 정렬을 지원 할 수 있습니다..
2. HCA716S/HCA726S는 회전 굴착 기구 수직성 모니터링에 사용할 수 있습니까?
네, HCA716S/HCA726S는 산업용 기울기 측정용으로 고정도 단일축 또는 이중축 기울기계입니다.그것은 장비 기울기를 측정하기 위해 회전 드릴링 리그 모니터링 시스템에 통합 될 수 있습니다.
3HCA716S/HCA726S 기울기 측정기의 정확도는?
HCA716S/HCA726S는 0.001°의 해상도를 제공하고 0.01°의 전체 스케일 정확도를 나타냅니다. 실제 측정 성능은 선택된 범위에 달려 있습니다.설치 조건 및 적용 요구 사항.
4어떤 측정 범위가 드릴링 리그 기울기 모니터링에 적합합니까?
HCA716S/HCA726S는 ±1°에서 ±180°까지의 선택적인 측정 범위를 지원합니다.적절한 범위는 드릴링 리그의 기울기 모니터링 요구 사항과 작동 중 예상 기울기 기준으로 선택되어야 합니다..
5기울기 측정기는 드릴링 리그 기둥 기울기를 모니터링 할 수 있습니까?
예. 굴착 기구 기둥 또는 관련 구조의 적절한 기준 표면에 설치되면 기울기 측정기는 기울기 변화를 측정 할 수 있습니다.설치 위치와 축 방향은 장비 설계 및 모니터링 시스템에 따라 결정되어야 합니다..
