제품 상세정보
원래 장소: 중국
브랜드 이름: RION
인증: CE, ISO,ROHS
모델 번호: HCA526T-WL
문서: HCA526T-WL WIRELESS TRANSMI...ER.pdf
지불과 운송 용어
최소 주문 수량: 1
가격: $450 pcs/Pieces
포장 세부 사항: 곤포상자
배달 시간: 5 ~ 8 근무일
지불 조건: 티/티
공급 능력: 1000 PC/월
전원공급장치: |
DC9-36V |
작동 온도: |
-10' Ｃ - +50' Ｃ |
빈도: |
200 Hz |
정확성: |
±0.05° |
전원공급장치: |
DC9-36V |
작동 온도: |
-10' Ｃ - +50' Ｃ |
빈도: |
200 Hz |
정확성: |
±0.05° |

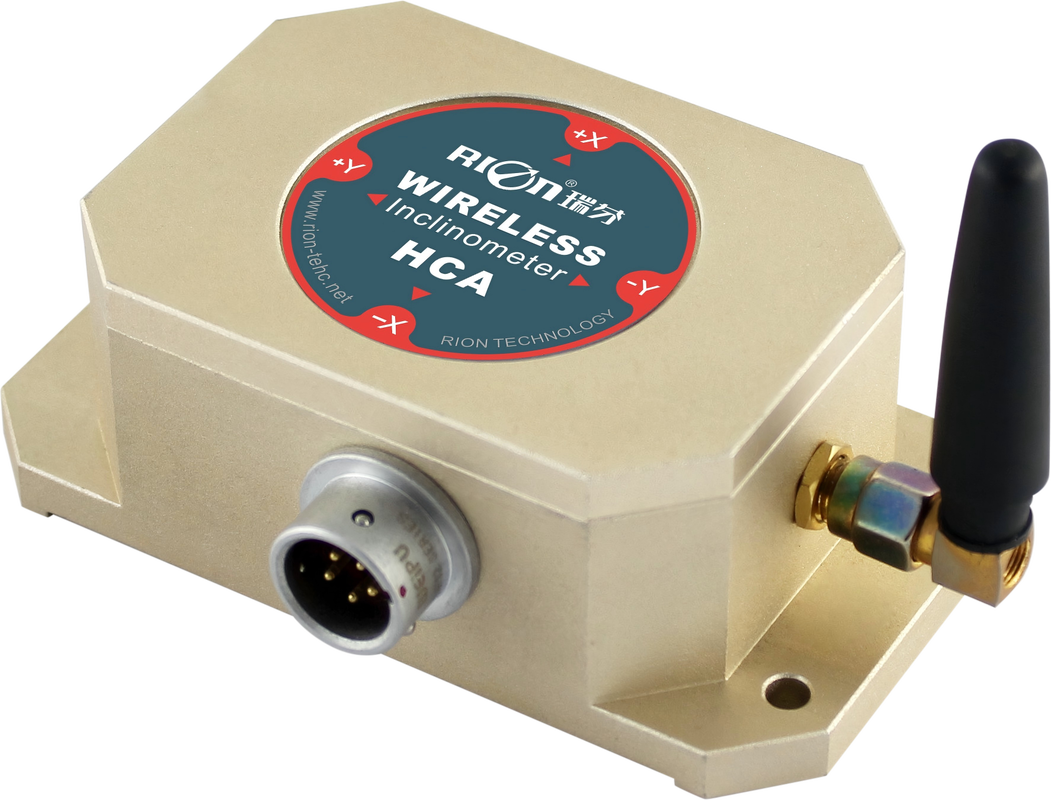

HCA526T-WL은 RION이 산업 제어 분야를 위해 출시한 무선 전송 듀얼 축 경사 센서입니다. 이 제품은 무선 유도 프로브와 무선 데이터 수신 두 부분으로 나뉩니다. 두 부분 모두 독립적인 수신 안테나를 가지고 있습니다. 무선 ISM 전체 대역 작동 주파수를 채택하여 ISM 대역 통신 표준을 준수하며 주파수 포인트 신청이 필요하지 않습니다. 반송 주파수는 400-480MHZ 범위입니다. 통신 거리는 가시적인 개방된 공간에서 200미터까지 도달할 수 있습니다. GFSK 변조 모드는 고효율 순방향 오류 수정 채널 코딩 기술을 채택하여 데이터의 버스트 간섭 및 무작위 간섭에 대한 저항 능력을 향상시킵니다. 가속도 측정 구조는 알루미늄 합금 쉘과 완전 방수 구조를 채택하여 장시간 실외 모니터링 응용 프로그램에 사용할 수 있습니다. 이 제품은 무선 경사계와 무선 데이터 수신기로 구성됩니다. 수신기는 수신 안테나와 항공 커넥터로 구성됩니다. 수신기는 RS232/RS485 인터페이스를 통해 무선 모듈에서 수신한 가속도 측정값을 출력합니다. 사용자는 전원 공급 장치만 제공하고 디지털 신호를 수집하여 원격 객체의 가속도 및 진동 변화 정보를 실시간으로 측정하고 분석하면 됩니다. 경사계에는 고정밀 16비트 A/D 차동 컨버터가 내장되어 있어 5차 필터링 알고리즘을 통해 센서 출력과 수평면 간의 기울기 및 피치 각도를 측정할 수 있습니다. RS485, RS232, RS422 및 TTL 출력 인터페이스는 선택 사항입니다. 고정밀 디지털 온도 센서가 내장되어 있어 내장 온도 센서의 변화에 따라 센서의 온도 드리프트를 보정하여 저온 및 고온 환경에서 제품의 높은 반복성을 보장합니다. 표준 출력 응답 주파수는 최대 18Hz까지 가능합니다. 더 높은 응답 주파수가 필요한 경우 사용자에 따라 맞춤 제작할 수 있습니다. 이 제품은 진정한 산업용 제품으로, 안정적이고 신뢰할 수 있는 성능, 우수한 확장성, 다양한 출력 옵션을 제공합니다. 다양한 열악한 산업 제어 환경에 적용하기에 적합합니다.
| HCA516&526T-WL | 조건 | 매개변수 | 단위 | |||
|---|---|---|---|---|---|---|
| 측정 범위 | ±10 | ±30 | ±60 | ±90 | ° | |
| 측정 축 | XY | XY | XY | XY | ||
| 해상도 | 0.001 | 0.001 | 0.001 | 0.001 | ° | |
| 측정 정확도 | 0.005 | 0.01 | 0.02 | 0.05 | ° | |
| 장기 안정성 | 0.01 | 0.02 | 0.05 | 0.08 | ||
| 영점 온도 계수 | -40~85° | ±0.002 | ±0.002 | ±0.002 | ±0.002 | °/℃ |
| 감도 온도 계수 | -40~85° | ≤50 | ≤50 | ≤50 | ≤100 | ppm/℃ |
| 전원 켜짐 시간 | 0.5 | 0.5 | 0.5 | 0.5 | S | |
| 응답 주파수 | 0.02 | 0.02 | 0.02 | 0.02 | s | |
| 출력 속도 | 5Hz, 15Hz, 35Hz, 50Hz 설정 가능 | |||||
| 출력 신호 | RS232/RS485/RS422/TTL/CAN/MODBUS | |||||
| EMC | EN61000 및 GBT17626에 따름 | |||||
| MTBF | ≥50000시간/회 | |||||
| 절연 저항 | ≥100MΩ | |||||
| 내충격성 | 100g@11ms, 3축 방향 (반 사인파) | |||||
| 내진동성 | 10grms, 10~1000Hz | |||||
| 보호 등급 | IP67 | |||||
| 케이블 | 표준 1미터 길이, 내마모성, 광범위 온도, 차폐 케이블 4 * 0.4mm2항공 커넥터 | |||||
| 무게 | 150g(케이블 제외) | |||||
| 매개변수 | 조건 | 최소 | 표준 | 최대 | 단위 |
|---|---|---|---|---|---|
| 공급 전압 | 표준 | 9 | 12, 24 | 36 | V |
| 맞춤 제작 가능 | 기타 전압 | V | |||
| 작동 전류 | 무부하 | 50 | mA | ||
| 작동 온도 | -40 | +85 | ℃ | ||
| 보관 온도 | -55 | +100 | ℃ |
