제품 상세정보
원래 장소: 중국 광둥성
브랜드 이름: RION
인증: CE, ISO
모델 번호: DCM260
지불과 운송 용어
최소 주문 수량: 1
가격: $80.00 - $109.00/Pieces
포장 세부 사항: 스펀지, 100 PC / 카튼과 1 PC / 이너 박스
배달 시간: 견본을 위한 7 일
지불 조건: T/T, 페이팔
공급 능력: 100000개/월
방향 정확도: |
0.5~0.8deg |
경사각 범위: |
+/-90deg |
경사각 결의안: |
0.1 deg |
경사각 정확도: |
0.1 deg |
광범위의 온도: |
-40 ~85C |
전원 공급: |
DC5V (주문 제작된 9-36V) |
보호: |
IP67 |
출력: |
선택적인 RS232, RS485 또는 TTL |
방향 정확도: |
0.5~0.8deg |
경사각 범위: |
+/-90deg |
경사각 결의안: |
0.1 deg |
경사각 정확도: |
0.1 deg |
광범위의 온도: |
-40 ~85C |
전원 공급: |
DC5V (주문 제작된 9-36V) |
보호: |
IP67 |
출력: |
선택적인 RS232, RS485 또는 TTL |

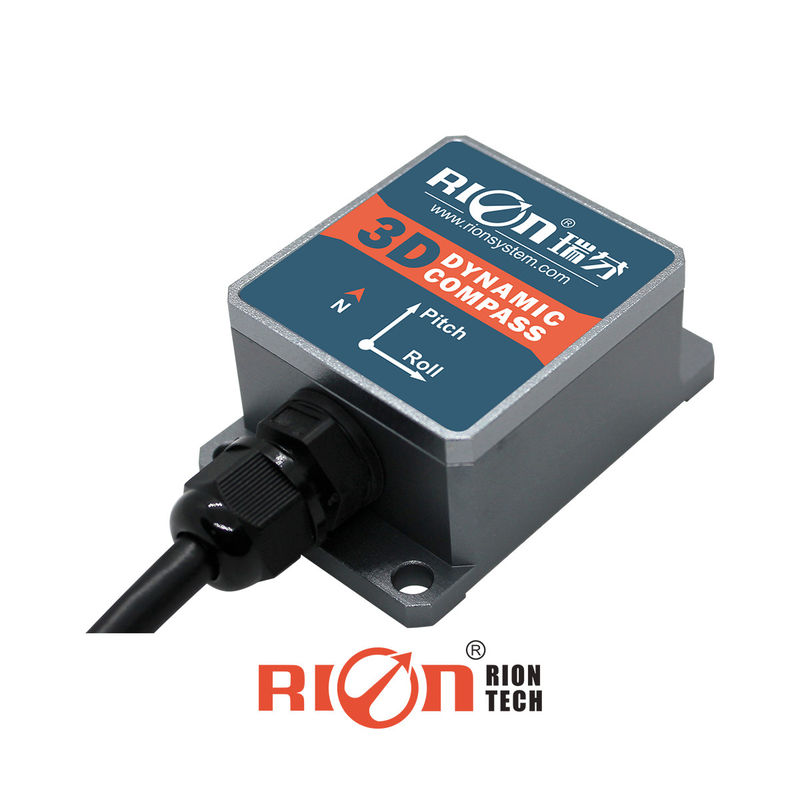

DCM250B/260B 3차원 작은 크기, 전자 나침반 3D 디지털 나침반
일반 설명
DCM250B/260B는 값싼 3차원 전자 나침반입니다. 딱딱하고 부드러운 자기 계정 알고리즘을 사용합니다.그래서 나침반은 자기장의 영향을 제거 할 수 있습니다DCM250B&260B는 3축 플럭스게이트 센서를 통합하여 중앙 프로세서를 통해 실시간으로 방향을 계산합니다.그리고 세 축 가속도계를 사용하여 다양한 기울기 각도에서 방향 보완을 수행합니다.전자 나침반은 고정도 MCU 제어 및 다양한 출력 방법을 통합합니다.표준 인터페이스에는 RS232/RS485/TTL 및 다른 인터페이스가 포함됩니다., 그리고 다른 통신 인터페이스를 사용자 정의 할 수 있습니다.
DCM250B/260B는 크기가 작고 전력 소비가 낮으며 안정 안테나, 차량, 시스템 통합 등과 같은 많은 분야에서 사용할 수 있습니다.높은 충격 저항성 및 높은 신뢰성 또한 매우 혹독한 환경에서 정상적으로 작동 하는 나침반, 그리고 오늘날의 정밀 측정 통합 제어 시스템에 더 적합합니다.
특징:
★ 방향 정확도: 0.8°
★ 기울기 측정 범위: ±85°
★ 기울기 해상도: 0.1°
★ 기울기 정확도: 0.2°
★ 온도 범위: -40°C+85°C
★ DC 5V 전원 공급
★ 단단한 자기, 부드러운 자기 및 기울기 보상
★ 표준 RS232/RS485/TTL 출력 인터페이스
적용:
★ 내비게이션 조사
★ 위성 안테나 검색
★ GPS 결합 내비게이션
★ 안테나 서보 제어
★ 적외선 촬영기
★ 특별한 이벤트 로봇
★ ROV 수중 로봇 탐사
★ 레이저 원격 측정기
★ 지도 제작
DCM250B 매개 변수
| 나침반 방향 매개 변수 | 방향 정확성 | 0.8° |
| 결의 | 0.1° | |
| 나침반 기울기 매개 변수 | 피치 정확성 | 0.1°<15° (측정 범위) |
| 0.2°<30° (측정 범위) | ||
| 0.3°<60° (측정 범위) | ||
| 피치 범위 | ±85° | |
| 롤링 정확도 | 0.1°<15° (측정 범위) | |
| 0.2°<30° (측정 범위) | ||
| 0.3°<60° (측정 범위) | ||
| 롤 범위 | ±85° | |
| 결의 | 0.1° | |
| 기울기 보상 각 범위 | <40° | |
| 캘리브레이션 | 강철 등급 | 네 |
| 부드러운 철분 등정 | 네 | |
| 자기장 간섭 캘리브레이션 방법 | 수평으로 회전 한 라운드 (2D 캘리브레이션) | |
| PCBA 크기 | L33 × W27 × H9mm | |
| RS232/RS485/TTL | PCBA: 4PIN 30cm 단말 케이블 | |
| 인터페이스 | 시작 지연 | <50mS |
| 출력율 | 20Hz/s | |
| 보드율 | 2400~19200바우드 | |
| 출력 형식 | 바이너리 고성능 프로토콜 | |
| 전원 공급 | 공급 전압 | (디폴트) DC+5V |
| (선택) DC 9 ∼36V | ||
| 전류 (MAX) | 45mA | |
| 이상 모드 | 35mA | |
| 잠자리 모드 | TBD | |
| 환경 | 작동 범위 | -40°C+85°C |
| 저장 온도 | -40°C+85°C | |
| 진동 방지 성능 | 2500g | |
| EMC | EN61000 및 GBT17626에 따라 | |
| MTBF | ≥98000시간/시간 | |
| 단열 저항 | ≥100MΩ | |
| 충격 저항 | 100g@11ms, 세 방향 (반 시누오이드) | |
| 진동 방지 | 10gms10 ∼ 1000Hz | |
| 무게 | PCBA: ≤25g (케이블 제외) | |
