제품 상세정보
원래 장소: 선전
브랜드 이름: RION
인증: CE
모델 번호: DCM260B
지불과 운송 용어
최소 주문 수량: 1 조각
가격: $118/Pieces
포장 세부 사항: 스폰지 및 종이팩
배달 시간: 견본을 위한 7 일
지불 조건: T/T, 페이팔
공급 능력: 달 당 1000 조각/조각
방향 정확도: |
0.8' tilt<10' |
결의: |
0.1' |
피치 정확도: |
0.1' <15' (방법 범위) |
회전하는 정확도: |
0.1' <15' (방법 범위) |
기울기 보정 각도 범위: |
<40° |
크기: |
L55×W37×H24mm |
방출 속도: |
20Hz/s |
전송 속도: |
2400 내지 19200 통신속도 |
출력 형식: |
이원 고성능 프로토콜 |
무게: |
90g (케이블 제외) |
방향 정확도: |
0.8' tilt<10' |
결의: |
0.1' |
피치 정확도: |
0.1' <15' (방법 범위) |
회전하는 정확도: |
0.1' <15' (방법 범위) |
기울기 보정 각도 범위: |
<40° |
크기: |
L55×W37×H24mm |
방출 속도: |
20Hz/s |
전송 속도: |
2400 내지 19200 통신속도 |
출력 형식: |
이원 고성능 프로토콜 |
무게: |
90g (케이블 제외) |

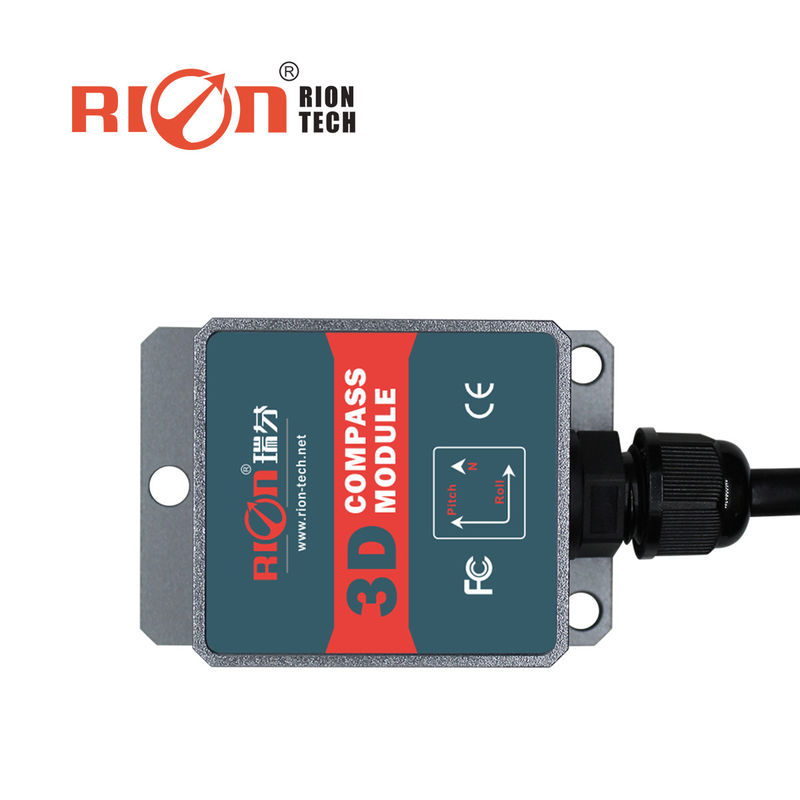

DCM260B 3Axis 전자 나침반 센서 3D MEMS With tilt compensation
주요 특징
★ 아지무스 정확도: 0.8°
★ 기울기 측정 범위: ±85°
★ 기울기 해상도: 0.1°
★ 기울기 정확도: 0.2°
★ 온도 범위: -40°C+85°C
★ 사이즈: L55×W37×H24mm
★ 단단한 자기, 부드러운 자기 및 기울기 보상
★ 표준 RS232/RS485/TTL 출력 인터페이스
★ DC 5V 전원 공급
★ IP67 방수
▶ 응용 프로그램
★ 위성 안테나 검색
★ 내비게이션 조사
★ GPS 결합 내비게이션
★ 안테나 서보 제어
★ 적외선 촬영기
★ 레이저 원격 측정기
★ 지도 제작
★ ROV 수중 로봇 탐사
★ 해양학적 조사 기구
▶ 소개
DCM250B&260B는 저비용 3차원 전자 나침반입니다.그래서 나침반은 자기장의 영향을 제거 할 수 있습니다DCM250B&260B는 3축 플럭스게이트 센서를 통합하여 중앙 프로세서를 통해 실시간으로 방향을 계산합니다.그리고 세 축 가속도계를 사용하여 다양한 기울기 각도에서 방향 보완을 수행합니다.전자 나침반은 고정도 MCU 제어 및 다양한 출력 방법을 통합합니다.표준 인터페이스에는 RS232/RS485/TTL 및 다른 인터페이스가 포함됩니다., 그리고 다른 통신 인터페이스를 사용자 정의 할 수 있습니다.
DCM250B&260B는 작은 크기, 낮은 전력 소비, 그리고 안정적인 안테나, 차량, 시스템 통합 등과 같은 많은 분야에서 사용될 수 있습니다.높은 충격 저항성 및 높은 신뢰성 또한 매우 혹독한 환경에서 정상적으로 작동 하는 나침반, 그리고 오늘날의 정밀 측정 통합 제어 시스템에 더 적합합니다.
| DCM250B/260B 파라미터 | ||
| 나침반 방향 매개 변수 | 방향 정확성 | 0.8° |
| 결의 | 0.1° | |
| 나침반 기울기 매개 변수 | 피치 정확성 | 0.1°<15° (측정 범위) |
| 0.2°<30° (측정 범위) | ||
| 0.3°<60° (측정 범위) | ||
| 피치 범위 | ±85° | |
| 롤링 정확도 | 0.1°<15° (측정 범위) | |
| 0.2°<30° (측정 범위) | ||
| 0.3°<60° (측정 범위) | ||
| 롤 범위 | ±85° | |
| 결의 | 0.1° | |
| 기울기 보상 각 범위 | <40° | |
| 캘리브레이션 | 강철 등급 | 네 |
| 부드러운 철분 등정 | 네 | |
| 자기장 간섭 캘리브레이션 방법 | 수평으로 회전 한 라운드 (2D 캘리브레이션) | |
| 물리적 특성 | 크기 | 셸 사이즈:L55×W37×H24mm |
| PCBA 사이즈: L33×W27×H9mm | ||
| RS232/RS485/TTL | 셸: 4 PIN 1미터 직전 | |
| PCBA: 4PIN 30cm 단말 케이블 | ||
| 인터페이스 | 시작 지연 | <50mS |
| 출력율 | 20Hz/s | |
| 보드율 | 2400~19200바우드 | |
| 출력 형식 | 바이너리 고성능 프로토콜 | |
| 전원 공급 | 공급 전압 | (디폴트) DC+5V |
| (선택) DC 9 ∼36V | ||
| 전류 (MAX) | 45mA | |
| 이상 모드 | 35mA | |
| 잠자리 모드 | TBD | |
| 환경 | 작동 범위 | -40°C+85°C |
| 저장 온도 | -40°C+100°C | |
| 진동 방지 성능 | 2500g | |
| EMC | EN61000 및 GBT17626에 따라 | |
| MTBF | ≥98000시간/시간 | |
| 단열 저항 | ≥100MΩ | |
| 충격 저항 | 100g@11ms, 세 방향 (반 시누오이드) | |
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |
| 무게 | PCBA:≤25g (케이블 제외), Shell:≤135g (케이블 1m 포함) | |
