제품 상세정보
원래 장소: 중국 광둥성
브랜드 이름: RION
인증: CE
모델 번호: DCM302B
지불과 운송 용어
최소 주문 수량: 1 조각
가격: $250.00 - $270.00/Pieces
포장 세부 사항: 스폰지 및 종이팩
배달 시간: 7 작업 일수
지불 조건: T/T, 페이팔
공급 능력: 달 당 30000 조각/조각
사용: |
자기 센서 |
이론: |
다른 것 |
출력: |
디지털 센서 |
방향 정확도: |
0.5~0.8deg |
경사각 범위: |
+/-90deg |
경사각 결의안: |
0.1 deg |
경사각 정확도: |
0.1 deg |
광범위의 온도: |
-40 ~85C |
사용: |
자기 센서 |
이론: |
다른 것 |
출력: |
디지털 센서 |
방향 정확도: |
0.5~0.8deg |
경사각 범위: |
+/-90deg |
경사각 결의안: |
0.1 deg |
경사각 정확도: |
0.1 deg |
광범위의 온도: |
-40 ~85C |

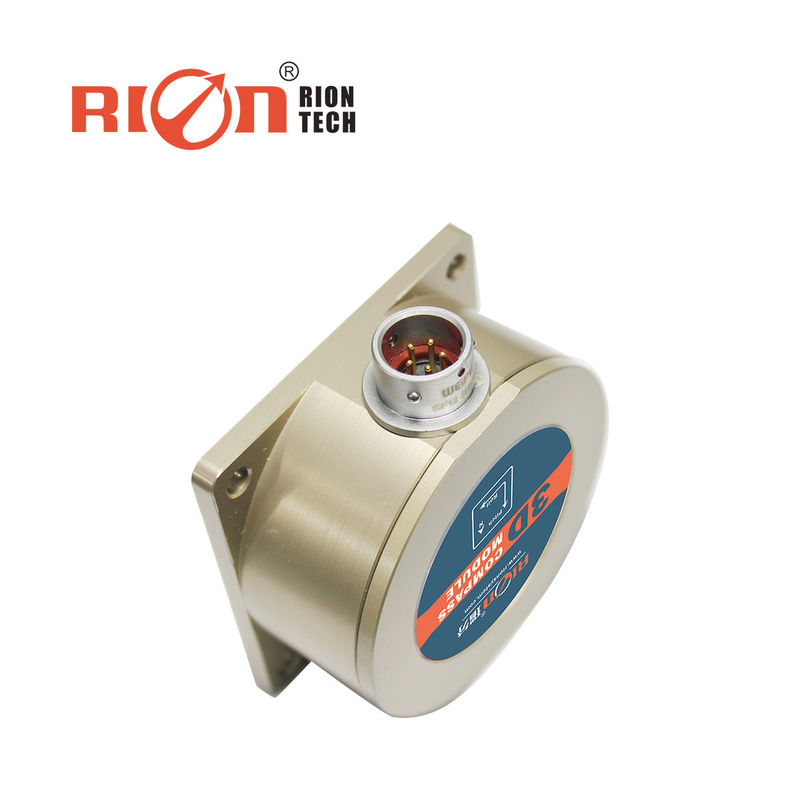

DCM302B MCU 제어 0.8도 자기 나침반 센서 관성 측정 장치
일반 설명
DCM302B는 2차원 평면 캘리브레이션 알고리즘을 사용하는 고밀도의 3차원 전자 나침반입니다. 캘리브레이션은 3차원 자세 기울기가 필요하지 않습니다.그냥 평면 위치 회전 고리를 완료하기 위해.하드 마그네틱 및 소프트 마그네틱 캘리브레이션 알고리즘이 채택됩니다., 자기 간섭 환경에서의 캘리브레이션 알고리즘을 통해 나침반이 자기 영향을 제거 할 수 있습니다, DCM302B 통합 3 축 플럭스 게이트 센서,중앙 프로세서를 통과하는 실시간 해제 장치, 그리고 3축 가속도계를 사용하여 넓은 범위의 기울기 각의 방향 보완을 진행하여 기울기 각이 ±85°까지있을 때 나침반이 여전히 고정도 방향 데이터를 제공할 수 있도록합니다.전자 나침반 통합 고 정밀 MCU 제어, 다양한 출력 모드, RS232 / RS485 / TTL 및 기타 인터페이스를 포함한 표준 인터페이스 및 기타 통신 인터페이스 사용자 정의를 허용합니다.
특징
적용
| DCM301B&DCM302B | 매개 변수 | |
| 나침반 방향 | 가장 좋은 방향 정확성 (RMS) | 0.5° 기울기 < 10° |
| 10.0° 기울기 < 30° | ||
| 20.0° 기울기 <40° | ||
| 2.5° 기울기 <70° | ||
| 결의 | 0.1° | |
| 나침반 기울기 매개 변수 | 피치 정확성 (RMS) | 0.1°<15° (측정 범위) |
| 0.2°<30° (측정 범위) | ||
| 0.3°<60° (측정 범위) | ||
| 0.3°<85° (측정 범위) | ||
| 핑크 틸트 범위 | ±85° | |
| 롤 정확성 (RMS) | 0.1°<15° (측정 범위) | |
| 0.2°<30° (측정 범위) | ||
| 0.3°<60° (측정 범위) | ||
| 0.3°<85° (측정 범위) | ||
| 롤 틸 범위 | ±85° | |
| 결의 | 0.1° | |
| 가장 좋은 기울기 보상 범위 | <40° | |
| 캘리브레이션 | 강철 등급 | 네 |
| 부드러운 철분 등정 | 네 | |
| 자기장 간섭 캘리브레이션 방법 | 1회로의 평면 회전 (2D 캘리브레이션) | |
| 신체적 특징 | 차원 | L60×W59×H29mm |
| 무게 | PCB: 20g, 껍질: 100g | |
| RS-232/RS485/TTL 인터페이스 커넥터 | 5PIN 연결기 | |
| 인터페이스 특징 | 시작 지연 | <50MS |
| 최대 출력 속도 | 20Hz/s | |
| 의사소통율 | 2400~19200바우드 | |
| 출력 형식 | 바이너리 고성능 프로토콜 | |
| 힘 | 전원 공급 | (디폴트) DC+5V |
| (자격화) DC9 ∼ 36V | ||
| 전류 (최대) | 40mA | |
| 이상 모드 | 30mA | |
| 잠자리 모드 | TBD | |
| 환경 | 작동 범위 | -40°C+85°C |
| 저장 온도 | -40°C+85°C | |
| 저항 충격 성능 | 2500g | |
| 전자기 호환성 | EN61000 및 GBT17626에 따라 | |
| MTBF | ≥40000시간/번 | |
| 단열 | ≥100M | |
| 반충격 | 100g@11ms,3 축 방향 (반 시누오이드) | |
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |
