제품 상세정보
Place of Origin: Shenzhen
브랜드 이름: RION
인증: CE
Model Number: HCM605B-
지불과 운송 용어
Minimum Order Quantity: 1pcs
가격: $510.00/Units
Packaging Details: CARTON
Delivery Time: 7 work days
Payment Terms: T/T, , Paypal
Supply Ability: 1000 pcs per month
출력 형식: |
바이너리 고성능 프로토콜 |
기동 지연: |
<50ms |
피치 범위: |
±85' |
MTBF: |
≥98000 시간/시간 |
전류(최대): |
30ma |
수면 모드: |
TBD |
맥스 출력 속도: |
20Hz/s |
해결: |
0.1' |
출력 형식: |
바이너리 고성능 프로토콜 |
기동 지연: |
<50ms |
피치 범위: |
±85' |
MTBF: |
≥98000 시간/시간 |
전류(최대): |
30ma |
수면 모드: |
TBD |
맥스 출력 속도: |
20Hz/s |
해결: |
0.1' |

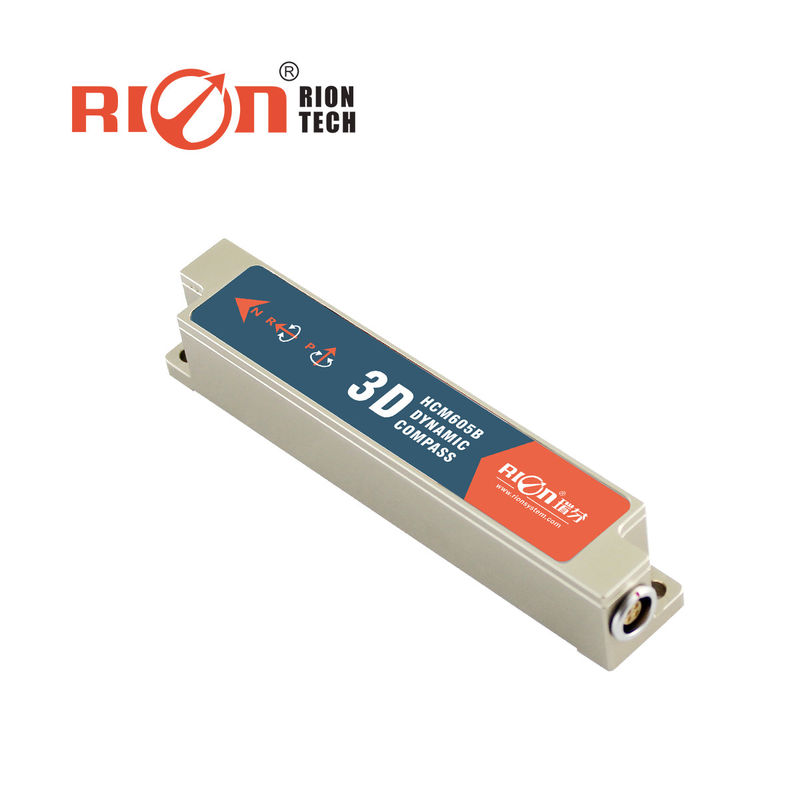

"HCM600/HCM605"는 3축 가속도 측정기, 3축 회전경 및 3축 자기 센서를 통합한 역동적이고 고밀도의 3축 전자 나침반입니다.그것은 롤을 계산하기 위해 32 비트 고속 프로세서를 사용합니다이 장치는 순수 나침반 모드, 9축 융합 모드, 9축 융합 반장동 모드 (반 일시적 간섭) 를 세 가지 작동 모드를 제공합니다.3축 가속도계와 자이로스코프의 데이터를 결합하여, 그것은 큰 기울기 각도에서도 방향 각도 오류를 보상합니다.단단한 철과 부드러운 철의 캘리브레이션 알고리즘은 롤 각이 ±180° 내의 고정도 방향 각을 제공하는 것을 보장합니다..
좁은 폭 1.95 센티미터에 불과 한 나침반은 높은 성능과 신뢰성, 작은 크기, 그리고 낮은 전력 소모를 자랑합니다.이러한 특징은 안테나 안정성과 같은 다양한 분야에서 자세와 방향 각도를 측정하기에 적합합니다.사용자들은 가구 (IP67까지 방수성) 또는 나침반 모듈을 갖춘 완전한 제품 중 하나를 선택할 수 있습니다.
| HCM600B/HCM605B 매개 변수 |
||
| 직선 | 방향 정확성 | 0.5° 기울기 < 10° |
| 결의 | 0.1° | |
| 기울기 매개 변수 | 피치 정확성 | 0.1°<15° (측정 범위) |
| 0.1°<30° (측정 범위) | ||
| 0.1°<60° (측정 범위) | ||
| 0.2°<85° (측정 범위) | ||
| 피치 범위 | ±85° | |
| 롤 정확도 | 0.1°<15° (측정 범위) | |
| 0.1°<30° (측정 범위) | ||
| 0.1°<60° (측정 범위) | ||
| 0.2°<180° (측정 범위) | ||
| 롤 범위 | ±180° | |
| 결의 | 0.1° | |
| 캘리브레이션 | 강철 등급 | 그래요 |
| 부드러운 철분 등정 | 그래요 | |
| 자기 간섭 등정 | 수평으로 360도 회전; 수직 회전 (선택) | |
| 신체적 특징 | 크기 | L111.5 × W19.5 × H19.5mm |
| 무게 | ≤ 85g (케이블 제외) | |
| RS232/RS485/TTL | 5PIN 빠른 플러그 커넥터 | |
| 인터페이스 | 시작 지연 | <50ms |
| 최대 출력 속도 | 20Hz/s | |
| 통신 속도 | 2400에서 115200baud (디폴트 9600) | |
| 출력 형식 | 바이너리 고성능 프로토콜 | |
| 힘 | 전력 전압 | (디폴트) DC+5V |
| 전류 (max) | 30mA | |
| 이상 모드 | 26mA | |
| Hibernate 모드 | TBD | |
| 환경 | 작동 범위 | -40°C+85°C |
| 저장 온도 | -40°C+85°C | |
| 진동 저항 | 100g | |
| 보호 | IP67 | |
| 전자기 호환성 | EN61000 및 GBT17626에 따라 | |
| MTBF | ≥98000시간/시간 | |
| 단열 저항 | ≥100mego-ohm | |
| 충격 저항성 | 100g11ms, 3 축 방향 (반 시누오이드) | |
| 진동 방지 | 10gms, 10~1000Hz | |
★ 위성 안테나 탐사 위성
★ 해양 항해 조사 및 지도 제작
★ GPS 통합 내비게이션
★ 안테나 서보 제어
★ 적외선 촬영기
★ 레이저 거리 탐지기
★ 플롯터용 지도
★ 로브 잠수용 로봇 탐사
