제품 상세정보
원래 장소: 중국 광둥성
브랜드 이름: RION
인증: CE, ISO
모델 번호: DCM301B
지불과 운송 용어
최소 주문 수량: 1
가격: $235.00/Pieces 1-99 Pieces
포장 세부 사항: 1pcs/polybag, 스폰지가 있는 20pcs/inner 상자, 200pcs/ctn
배달 시간: 견본을 위한 5 일
지불 조건: T/T, 페이팔
공급 능력: 주당 30000 조각/조각
전면 정확도 :: |
0.5-0.8 |
경사각 측정 범위: |
+/-90deg |
경사각 결의안: |
0.1 |
경사각 정확도: |
0.3 |
넓은 온도: |
- 40~ +85C |
전원 공급: |
DC5V |
출력은 조화시킵니다: |
선택적인 표준 RS232/RS485/TTL |
보정: |
2D |
전면 정확도 :: |
0.5-0.8 |
경사각 측정 범위: |
+/-90deg |
경사각 결의안: |
0.1 |
경사각 정확도: |
0.3 |
넓은 온도: |
- 40~ +85C |
전원 공급: |
DC5V |
출력은 조화시킵니다: |
선택적인 표준 RS232/RS485/TTL |
보정: |
2D |

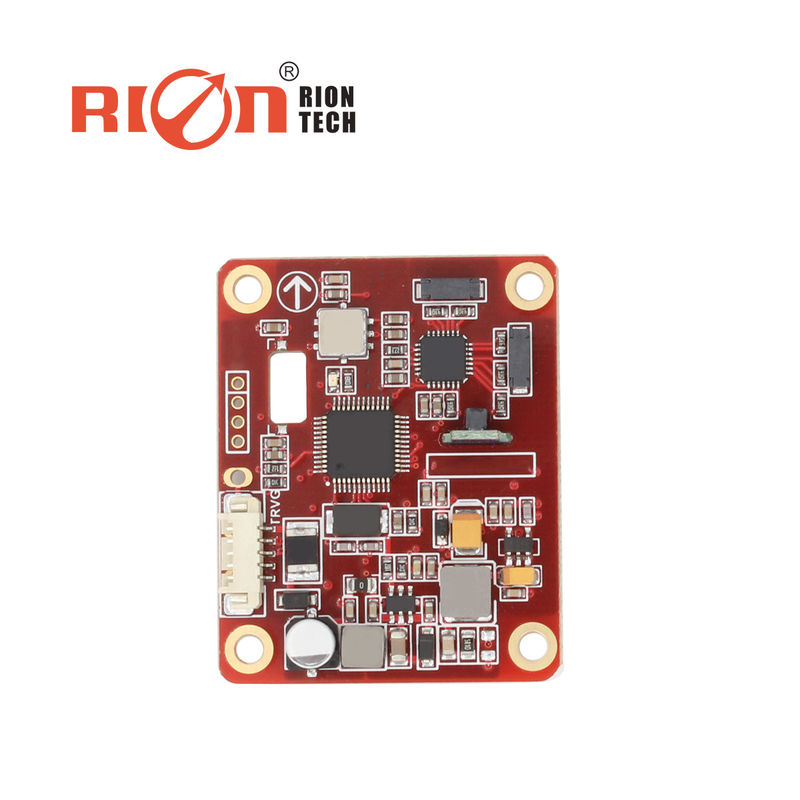

삼축 DCM301B 디지털 나침반 모듈 평면 캘리브레이션 마그네토미터
일반 설명
DCM301B는고 정밀 3D 전자 나침반 2D 평면 정형화 알고리즘을 사용하여 정형화 3D 자세 기울기 필요 없습니다, 단지 평면 위치 회전 정형화 프로세스를 완료하기 위해 원.나침반을 만들 수 있습니다.페르환경n멘트,DCM301B 통합된 3축 플럭스게이트 센서, 중앙 프로세서를 통해 실시간으로 방향을 풀고, 3축 가속도계를 사용하여 넓은 범위의 기울기 각의 방향 보완을 진행합니다.커버가 고정도의 방향 데이터를 제공 할 수 있도록±90°전자 나침반 통합 고 정밀 MCU 제어, 다양한 출력 모드, RS232/RS485/TTL 및 기타 인터페이스를 포함한 표준 인터페이스,그리고 다른 통신 인터페이스 사용자 정의를 받아.
특징:
적용:
| DCM301B&DCM302B | 매개 변수 | |
| 나침반 방향 | 가장 좋은 방향 정확성 (RMS) | 0.5° 기울기 < 10° |
| 10.0° 기울기 < 30° | ||
| 20.0° 기울기 <40° | ||
| 2.5° 기울기 <70° | ||
| 결의 | 0.1° | |
| 나침반 기울기 매개 변수 | 피치 정확성 (RMS) | 0.1°<15° (측정 범위) |
| 0.2°<30° (측정 범위) | ||
| 0.3°<60° (측정 범위) | ||
| 0.3°<85° (측정 범위) | ||
| 핑크 틸트 범위 | ±85° | |
| 롤 정확성 (RMS) | 0.1°<15° (측정 범위) | |
| 0.2°<30° (측정 범위) | ||
| 0.3°<60° (측정 범위) | ||
| 0.3°<85° (측정 범위) | ||
| 롤 틸 범위 | ±85° | |
| 결의 | 0.1° | |
| 가장 좋은 기울기 보상 범위 | <40° | |
| 캘리브레이션 | 강철 등급 | 네 |
| 부드러운 철분 등정 | 네 | |
| 자기장 간섭 캘리브레이션 방법 | 1회로의 평면 회전 (2D 캘리브레이션) | |
| 신체적 특징 | 차원 | L60×W59×H29mm |
| 무게 | PCB: 20g, 껍질: 100g | |
| RS-232/RS485/TTL 인터페이스 커넥터 | 5PIN 연결기 | |
| 인터페이스 특징 | 시작 지연 | <50MS |
| 최대 출력 속도 | 20Hz/s | |
| 의사소통율 | 2400~19200바우드 | |
| 출력 형식 | 바이너리 고성능 프로토콜 | |
| 힘 | 전원 공급 | (디폴트) DC+5V |
| (자격화) DC9 ∼ 36V | ||
| 전류 (최대) | 40mA | |
| 이상 모드 | 30mA | |
| 잠자리 모드 | TBD | |
| 환경 | 작동 범위 | -40°C+85°C |
| 저장 온도 | -40°C+85°C | |
| 저항 충격 성능 | 2500g | |
| 전자기 호환성 | EN61000 및 GBT17626에 따라 | |
| MTBF | ≥40000시간/번 | |
| 단열 | ≥100M | |
| 반충격 | 100g@11ms,3 축 방향 (반 시누오이드) | |
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |
