케이블 색상 정의 |
검은색 | 빨간색 | 노란색 | 녹색 |
|
GND 전력 음 |
DC 5V 전력 양성 |
TTL/RS232 ((RXD) 또는 RS485 ((D-) |
TTL/RS232 (TXD) 또는 RS485 ((D+) |
제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: RION
인증: CE, ISO
모델 번호: HCM385B-485
지불과 운송 용어
최소 주문 수량: 1
가격: $445.00/Units
포장 세부 사항: 안전한 스펀지 내부, 100 PC / 카튼과 각각 상자에서 1 PC 나침반 센서
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, 페이팔
공급 능력: 1000 유닛 / 유닛마다 달 나침반 센서는 있습니다 이용할 수 있는
사용: |
헤딩 파인더 |
이론: |
자기 방향 탐지기 |
출력: |
RS485 |
최고 전면 정확도: |
0.5도 |
피치 범위: |
+/-85도 |
무게: |
130g |
출력 주파수: |
20Hz |
생산: |
IP67 |
사용: |
헤딩 파인더 |
이론: |
자기 방향 탐지기 |
출력: |
RS485 |
최고 전면 정확도: |
0.5도 |
피치 범위: |
+/-85도 |
무게: |
130g |
출력 주파수: |
20Hz |
생산: |
IP67 |

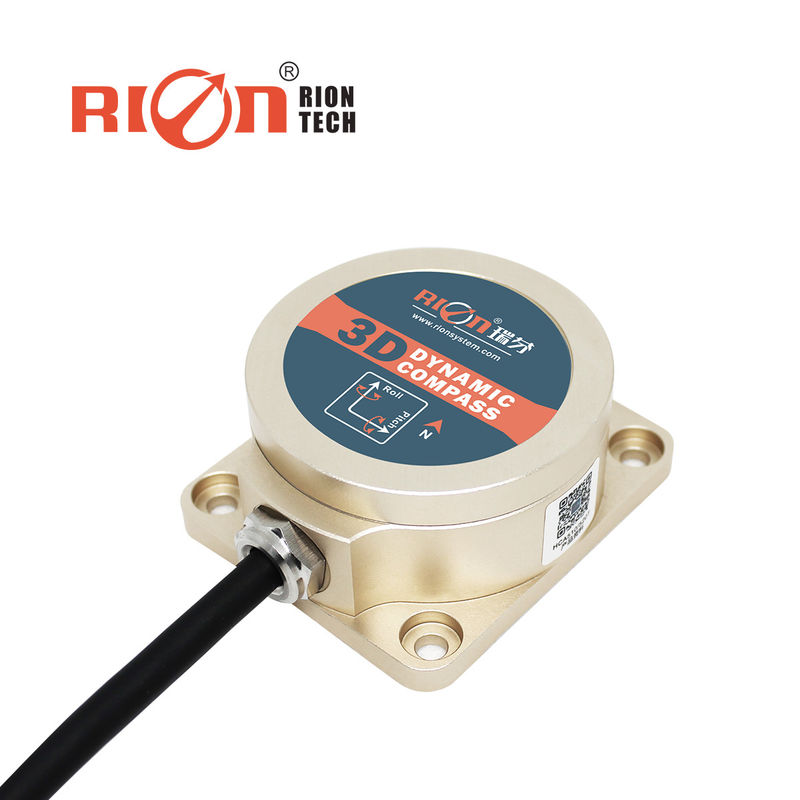

HCM385B 비용 효율적인 3D 전자 나침반
HCM380B/HCM385B-MP는 비용 효율적인 3D 전자 나침반입니다. 24 포인트 캘리브레이션 방법을 채택하여 더 강력한 반 간섭 및 조작이 쉽습니다.그리고 높은 정밀의 가속도계를 사용하여 기울기 보상, 그래서 그것은 고 정밀 방향 정보를 제공 할 수 있습니다 ± 180 ° 내의 굴림에서 모든 도구 표면에 고정된 간섭을 위해, 그것은 여전히 고 정밀 측정 데이터를 제공 할 수 있습니다, RS232, RS485,TTL 다중 통신 인터페이스 방법은 선택적입니다..
이 제품은 3 축 자기계와 3 축 가속계, 고 해상도 및 강력한 소음 방지 기능을 통합합니다.작은 크기와 낮은 전력 소모를 가진 높은 안정성 제품그것은 휴대용 장치, 모바일 장치, 안테나 안정화, 차량 및 시스템 통합과 같은 많은 분야에서 널리 사용됩니다.제품은 밀폐 된 패키지 또는 회로 보드와 함께 주문 할 수 있습니다..
★ 해양 항해 지도
★ 적외선 촬영기
★ ROV 잠수 로봇 탐사
★ GPS 통합 내비게이션
★ 해양학적 검사기
★ 지도 보조 플롯터
★ 안테나 서보 제어
★ 방향 정확도 0.5°
★ 롤 측정 범위:±180°
★ 기울기 해상도: 0.1°
★ 기울기 정확도: <0.2° (Full Range)
★ 작업 온도: -40°C~+85°C
★ 크기: L57 × W49 × H25.5mm
★ 단단하고 부드러운 자기 정렬
★ RS232/RS485/TTL 출력
| HCM380B/HCM385B-MP 파라미터 |
||
| 부문 | 가장 좋은 방향 정확성 | 0.5° |
| 결의 | 0.1° | |
| 기울기 | 피치 정확성 | 0.1°<15°(측정 범위) |
| 0.1°<30° (측정 범위) | ||
| 0.1°<60° (측정 범위) | ||
| 0.2°<85° (측정 범위) | ||
| 피치 범위 | ±85° | |
| 롤 정확도 | 0.1°<15° (측정 범위) | |
| 0.1°<30° (측정 범위) | ||
| 0.1°<60° (측정 범위) | ||
| 0.2°<180° (측정 범위) | ||
| 롤 범위 | ±180° | |
| 결의 | 0.1° | |
| 캘리브레이션 | 하드 마그네틱 캘리브레이션 | 사용 가능 |
| 부드러운 자기 정렬 | 사용 가능 | |
| 자기 파일 간섭 등급 측정 방법 | 24개의 캘리브레이션 포인트 | |
| 물리적 성질 | 차원 | L57 × W49 × H25.5mm |
| 무게 | 130g (케이블 포함되지 않습니다) | |
| RS232/RS485/TTL | 직선 납 케이블 | |
| 인터페이스 특징 | 시작 지연 | <50ms |
| 최대 출력 속도 | 20Hz/s | |
| 의사소통율 | 2400~115200바우드 | |
| 출력 형식 | 바이너리 고성능 프로토콜 | |
| 힘 | 전력 전압 | DC+5V |
| 전류 (최대) | 30mA | |
| 이상 전류 | 26mA | |
| 잠자리 모드 | TBD | |
| 환경 | 근무 기간 | -40°C+85°C |
| 저장 온도 | -40°C+85°C | |
| 충격 방지 성능 | 100g | |
| 보호 | IP67 | |
| 전기 자기 호환성 | EN61000 및 GBT17626에 따라 | |
| MTBF | ≥98000시간/시간 | |
| 단열 저항 | ≥100 MΩ | |
| 영향력 | 100g@11ms, 축 방향 (반 시누오이드) | |
| 항 충격 | 10gms, 10 ∼ 1000Hz | |
HCM380B 단판 케이블 전선 연결:
|
케이블 색상 정의 |
검은색 | 빨간색 | 노란색 | 녹색 |
|
GND 전력 음 |
DC 5V 전력 양성 |
TTL/RS232 ((RXD) 또는 RS485 ((D-) |
TTL/RS232 (TXD) 또는 RS485 ((D+) |
