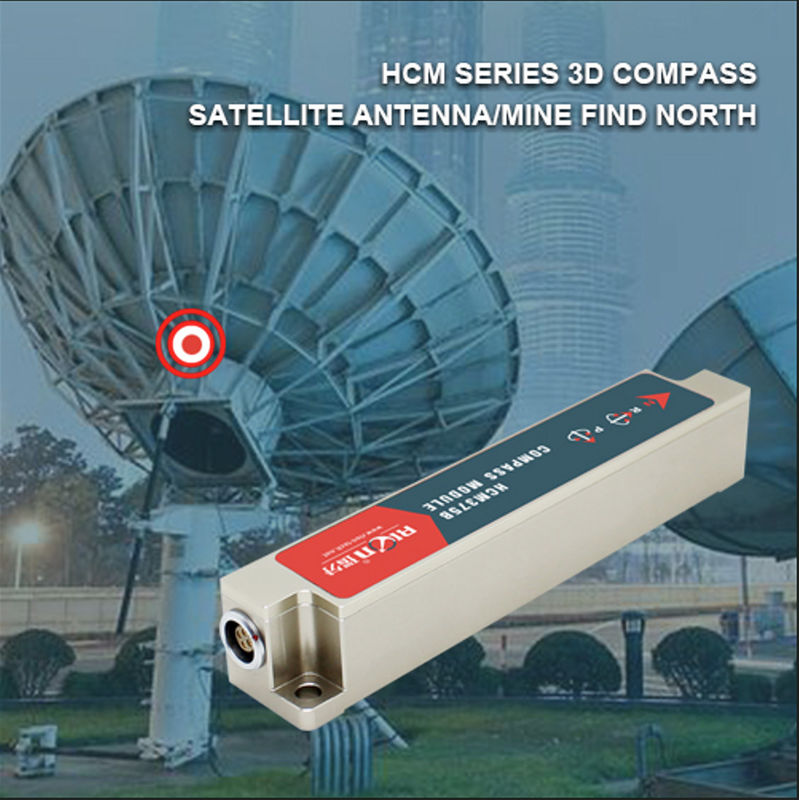

제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: RION
인증: CE, ISO
모델 번호: HCM375-485
지불과 운송 용어
최소 주문 수량: 1 유닛
가격: $450.00/Units
포장 세부 사항: 각각 이너 박스, 200 PC /ctn에서 1 PC 디지털 나침반
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, 페이팔
공급 능력: 달 당 1000 PCS
방향 정확도: |
0.5° |
명부 방법 범위: |
±180' |
경사 결의안: |
0.1' |
경사 정확도: |
<0> |
일하는 테 햄프아큐레이시: |
-40C~+85C |
차원: |
L110×W19.5×H19.5mm |
피치 범위: |
+/-85' |
생산: |
IP67 |
방향 정확도: |
0.5° |
명부 방법 범위: |
±180' |
경사 결의안: |
0.1' |
경사 정확도: |
<0> |
일하는 테 햄프아큐레이시: |
-40C~+85C |
차원: |
L110×W19.5×H19.5mm |
피치 범위: |
+/-85' |
생산: |
IP67 |
▶ 애플리케이션
● 위성 안테나 검색은 위성중계됩니다
조사하고 매핑되는 ● 해상 항행
● GPS는 네비게이션을 통합했습니다
● 안테나 서보 제어
● 총 방출 시스템
● 적외선 이메지어
● 레이저 거리 측정 장치
플로터를 위한 ● 지도
● ROV 수중 로봇 네비게이션
● 해양학 측정 계기
● 특정 경우 로봇
● 무인 항공기
| HCM370B / HCM375B 지수 | ||
| 전면 | 정확도를 이끌기 | 0.5' 경사 < 10=""> |
| 2.0' 경사 < 60=""> | ||
| 3.0' 경사 < 80=""> | ||
| 결의안 | 0.1' | |
| 경사 | 피치 정확도 | 0.1' <15> |
| 0.1' <30> | ||
| 0.1' <60> | ||
| 0.2' <85> | ||
| 피치 범위 | ±85' | |
| 명부 정확도 | 0.1' <15> | |
| 0.1' <30> | ||
| 0.1' <60> | ||
| 0.2' <180> | ||
| 명부 범위 | ±180' | |
| 결의안 | 0.1' | |
| 보정 | 단단한 자기를 띤 보정 | 이용 가능합니다 |
| 부드러운 자기를 띤 보정 | 이용 가능합니다 | |
| 자기를 띤 충전한 간섭 교정 방법 |
바퀴모양 360' 수평적으로 ; (선택적인) 수직 회전 |
|
| RS-232/RS485/TTL | 5Pin 빠른 플러그 커넥터 | |
| 인터페이스 | 기동 지연 | <50ms> |
| 맥스 방출 속도 | 20Hz/s | |
| 통신전송율 | 2400 TO 19200 통신속도 | |
| 출력 형식 | 이원 고성능 프로토콜 | |
| 전원 공급기 | 전원접압 | (Default)DC+5V |
| 경향(최대) | 30 ｍÅ | |
| 이상적 경향 | 26 ｍÅ | |
| 슬립 모드 | TBD | |
| 환경 | 일하는 임시. | -40C~+85C |
| 저장 임시. | -40C~+100C | |
| 내충격용 성능 | 100g | |
| 보호 수준 | IP67 | |
| 전자파 적합성 | EN61000과 BT17626에 따르면 | |
| Mtbf | ≥40000 시간 /는 시간을 맞춥니다 | |
| 절연 저항 | ≥100M.O. | |
| 아니트 영향 | 100g@11ms,3Times / 주축 (절반 동양혈관) | |
| 반대론자--충격 | 10grms,10~1000Hz | |
| 차원 | L110×W19.5×H19.5mm | |
| 중량 | 70g (케이블을 포함하지 마세요) | |
▶ 측정 DIRECTIONS&FIX
HCM370B-HCM375B 3D 전자 컴퍼스 방위각은 지자기 원리를 이용하고 있고 따라서 설치 포지톤을 위해 최소 자기성 간섭 환경을 선택하는 것은 매우 중요합니다. 개최되고 설치하세요 그것 당신과 같은 만큼의 가능성이 할 수 있는 철 자석, 엔진과 다른 자기성 목적으로부터 떨어진. 필요는 30CM 거리 (다르 자기를 띠 다른 거리에서 나침반을 방해합니다) 위에서 적어도 거기조차 약 이러한 자성 매체가 있는지를 컨트롤합니다 . 최적의 측정 환경을 보증하기 위해 설치를 위한 M3 대항 간섭 스크루를 사용하여야 합니다 .
그것이 안정적 자기성 환경에서 적당한 일탈을 충족시킬 수 있지만, 그러나 바뀐 자기성 간섭을 충족시킬 수 없을지라도. DC가 변하면 자기장이 또한 크기에서 변할 것이기 때문에, DC와 와이어에 대한 지불 많은 관심은 자기장을 발생시킬 것입니다 . 배터리는 또한 교체을 얻는 또 다른 간섭 원인입니다 . 각각 설치는 다르고 사용자가 모든 가능한 운영 환경 하에 설치의 실행가능성을 평가하여야 합니다.
그것의 최적 전면 정확도는 0.3' ~0.5에' 도달할 수 있습니다, 이것이 명백한 정확한 확인을 겪습니다, 가장 과학적 검사 방법이 똑같이 결정적입니다. 우리가 다음과 같기를 권고하는 검사 방법 : 수직이고 똑바로 선 알루미늄 남극 (비자성체)에 대한 전자 컴퍼스를 설치하세요 정확도 측정 (큰 외부 자기 전계 간섭을 회피하도록 가능한 것 만큼 으로, 물론 플랫폼 회전과 직각인 회전봉)을 이끄는 것 계속하세요. 그렇게 하는 것 과학적으로 측정 정확도를 향상시키기 위해, 반지름을 돌리는 나침반을 감소시킬 수 있습니다. 단지 이것은 시험소의 설치를 제공하고 특별한 situation.E.g를 상대하도록 탄력적이어야 하는 것입니다 : 자동차, HCM505B에 탑재되고 운동 방향에 수직에서 그것의 설치를 하여야 합니다.
