제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: RION
인증: CE
모델 번호: DDM360-68
지불과 운송 용어
최소 주문 수량: 1
가격: $99.00 - $115.00/Pieces
포장 세부 사항: 스펀지, 100 PC / 카튼과 1 PC / 이너 박스
배달 시간: 5-10 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 100000개 부분 / 부분마다 달
이름: |
선박 나침반 |
이론: |
마그네트 |
출력: |
RS232/RS485/TTL |
동적 나침반 기수방위 정확도: |
0.8 deg |
결의: |
0.1' |
경향 정확도: |
동적 0.5° |
경사각 정확도: |
0.2 deg |
크기: |
L55*W37*H24mm |
전원 공급: |
DC 9~36V |
보호 클래스: |
IP67 |
이름: |
선박 나침반 |
이론: |
마그네트 |
출력: |
RS232/RS485/TTL |
동적 나침반 기수방위 정확도: |
0.8 deg |
결의: |
0.1' |
경향 정확도: |
동적 0.5° |
경사각 정확도: |
0.2 deg |
크기: |
L55*W37*H24mm |
전원 공급: |
DC 9~36V |
보호 클래스: |
IP67 |

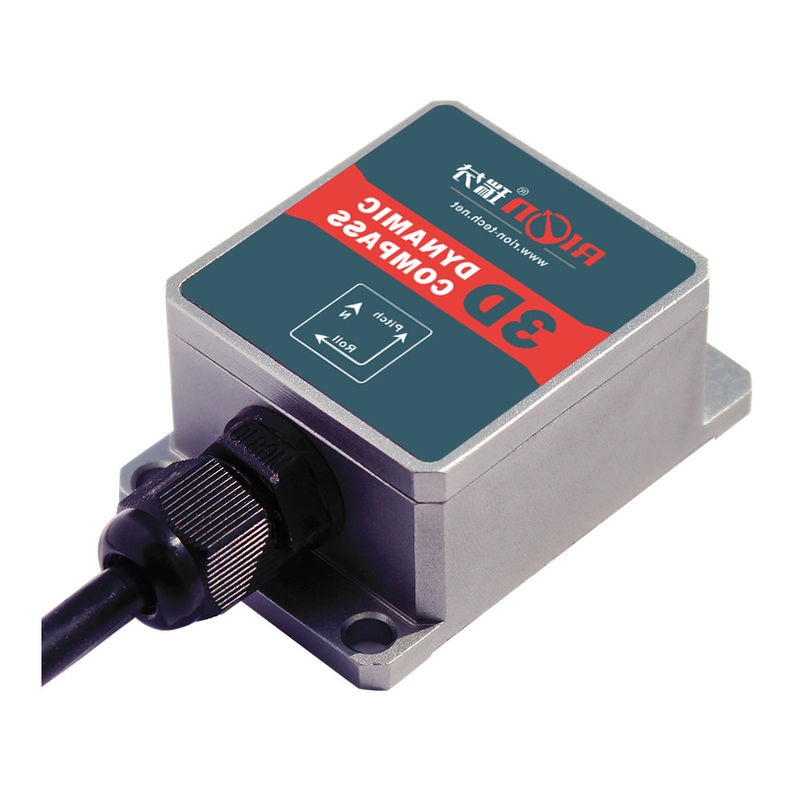

동적 매그노미터 3 축 기울기 보상 나침반 선박 나침반 센서
▶ 주요 특징
★ 기울기 각도 측정 범위: 기울기 ±85°, 굴림 각 +/-180°
★ 단단한 자기, 부드러운 자기 및 기울기 각 보상
★ 표준 RS232/RS485/TTL 출력 인터페이스
★ 아지머스 각 정확도: 0.8°
★ 기울기 해상도: 0.1°
★ 기울기 정확도: 0.2°
★ 넓은 온도 범위: -40°C+85°C
★ 차원: L55×W37×H24mm
★ DC 5V 전원 공급
★ IP67 방수 등급
▶ 응용 프로그램
★ 위성 안테나 검색
★ 해양 조사 및 지도 제작
★ GPS 통합 내비게이션
★ 안테나 서보 제어
★ 적외선 촬영기
★ 레이저 원격 측정기
★ ROV 수중 로봇 탐사
★ 특별한 기회 로봇
★ 해양학적 조사 기구
| DDM350B&360B 매개 변수 |
||
| 나침반 방향 | 방향 정확성 (RMS) | 0기울기 0.8°<10° |
| 1.5° 기울기 <30° | ||
| 20.0° 기울기 <40° | ||
| 30.0° 기울기 < 60° | ||
| 결의 | 0.1° | |
| 피치 범위 | ±90° | |
| 롤 범위 | ±180° | |
| 기울기 정확성 (RMS) | 정적 상태 0.2° | |
| 동적 0.5° | ||
| 결의 | 0.1° | |
| 기울기 보상 각 범위 | 롤 ±180° | |
| 기울기 < 85° | ||
| 캘리브레이션 | 강철 등급 | 네 |
| 부드러운 철분 등정 | 네 | |
| 자기장 간섭 캘리브레이션 방법 | 평면의 한 회전 (2차원 캘리브레이션) | |
| 신체적 특징 | 크기 | L55 × W37 × H24mm |
| RS232/RS485/TTL | 4 코어 1미터 직전 유도 케이블 | |
| 인터페이스 | 시작 지연 | <50ms |
| 출력율 | 20Hz/s | |
| 보드율 | 2400~115200바우드 | |
| 출력 형식 | 바이너리 고성능 프로토콜 | |
| 힘 | 공급 전압 | (디폴트) DC +5V |
| (개인 맞춤) DC 9V36V | ||
| 전류 (MAX) | 45mA | |
| 이상적인 모델 | 35mA | |
| 잠자리 모드 | TBD | |
| 환경 | 작동 범위 | -40°C+85°C |
| 저장 온도 | -40°C+100°C | |
| 진동 저항 | 2500g | |
| EMC | EN61000 및 GBT17626에 따라 | |
| MTBF | ≥40000시간/시간 | |
| 단열 저항 | ≥100 메고엄 | |
| 충격 저항 | 100g@11ms,3 축 방향 (반 시누오이드) | |
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |
| 무게 | 90g (케이블 제외) | |
소프트웨어 구성:
