원래 장소: 광동, 중국
브랜드 이름: RION
인증: CE, ISO
모델 번호: HCM3758B-232
지불과 운송 용어
최소 주문 수량: 1
가격: $438.00/Units
포장 세부 사항: 안전한 스펀지 내부, 100 PC / 카튼과 각각 상자에서 1 PC 나침반 센서
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, 페이팔
공급 능력: 30000 유닛 / 유닛마다 달 나침반 센서는 있습니다 이용할 수 있는
방향 정확도: |
0.3' |
피치 정확도: |
0.1' <15' |
피치 범위: |
+/-180deg |
인터페이스 포트: |
RS232/RS485/TTL |
디지털 나침반 MTBF: |
≥40000 시간 /는 시간을 맞춥니다 |
생산: |
IP67 |
방향 정확도: |
0.3' |
피치 정확도: |
0.1' <15' |
피치 범위: |
+/-180deg |
인터페이스 포트: |
RS232/RS485/TTL |
디지털 나침반 MTBF: |
≥40000 시간 /는 시간을 맞춥니다 |
생산: |
IP67 |

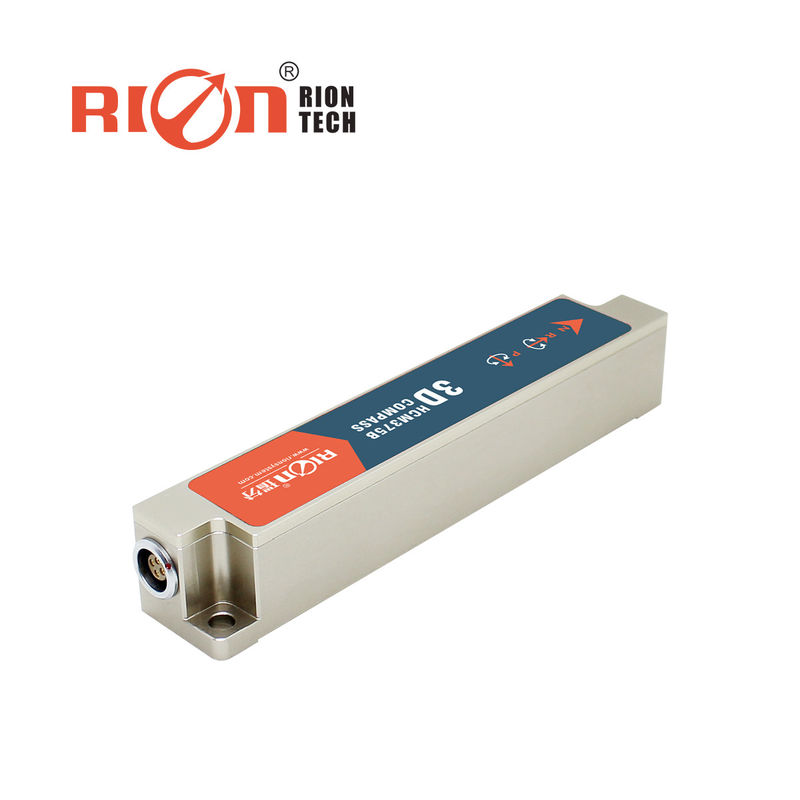

3D 디지털 나침반 방향 센서 조사 및 지도 안테나 북쪽 검색
▶ 주요 특징
★ 방향 정확도: 0.5° ★ 롤 측정 범위:±180°
★ 기울기 해상도: 0.1° ★ 기울기 정확도: <0.2° (전역)
★ 작업 온도: -40°C~+85°C ★ 차원: L111.5 × W19.5 × H19.5mm
★ 단단하고 부드러운 자기 정정 ★ Rs232/Rs485/Ttl 출력
HCM370B-HCM375B는 특허를 받은 3축 플럭스 게이트 기술을 통합했습니다.세 축 가속도계를 사용하여 넓은 기울기 범위에서 방향 값 보완을 수행합니다.. 그것은 높은 성능과 우수한 안정성 군사적 수준 나침반 센서입니다. 그것의 볼륨은 작고, 전력 소비는 낮습니다. 그것은 안테나 설치와 같은 많은 응용 프로그램에서 널리 사용될 수 있습니다.차량 및 통합 시스템, 그리고 그 밖의 것들이죠.
사양
| HCM370B / HCM375B 인덱스 | ||
| 부문 | 방향 정확성 | 0.5° |
| 결의 | 0.1° | |
| 기울기 | 피치 정확성 | 0.1°<15°(측정 범위) |
| 0.1°<30° (측정 범위) | ||
| 0.1°<60° (측정 범위) | ||
| 0.2°<85° (측정 범위) | ||
| 피치 범위 | ±85° | |
| 롤 정확성 | 0.1°<15° (측정 범위) | |
| 0.1°<30° (측정 범위) | ||
| 0.1°<60° (측정 범위) | ||
| 0.2°<180° (측정 범위) | ||
| 롤 레인지 | ±180° | |
| 결의 | 0.1° | |
| 캘리브레이션 | 하드 마그네틱 캘리브레이션 | 사용 가능 |
| 부드러운 자기 정렬 | 사용 가능 | |
| 자기 파일 간섭 등급 측정 방법 |
360°로 회전한다. 수직 회전 (선택) |
|
| RS-232/RS485/TTL | 5핀 빠른 플러그 커넥터 | |
| 인터페이스 | 시작 지연 | <50ms |
| 최대 출력 속도 | 20Hz/s | |
| 의사소통율 | 2400에서 115200baud (디폴트 9600) | |
| 출력 형식 | 바이너리 고성능 프로토콜 | |
| 전원 공급 | 전력 전압 | (디폴트) DC+5V |
| 전류 (최대) | 30mA | |
| 이상 전류 | 26m | |
| 잠자리 모드 | TBD | |
| 환경 | 근무 기간 | -40°C~+85°C |
| 저장 온도 | -40°C~+85°C | |
| 충격 방지 성능 | 100g | |
| 보호 수준 | IP67 | |
| 전기 자기 호환성 | EN61000 및 BT17626에 따라 | |
| MTbf | ≥40000시간/시간 | |
| 단열 저항 | ≥100M.O | |
| 영향력 | 100g@11ms,3Times/Axis (반 시누오이드) | |
| 항 충격 | 10gms, 10 ∼ 1000Hz | |
| 차원 | L110 × W19.5 × H19.5mm | |
| 무게 | 70g (케이블 포함되지 않습니다) | |
수평 설치
