제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: RION
인증: CE
모델 번호: DDM360
지불과 운송 용어
최소 주문 수량: 1
가격: $99.00 - $115.00/Pieces
포장 세부 사항: 스펀지, 100 PC / 카튼과 1 PC / 이너 박스
배달 시간: 5-10 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 100000 조각/조각
사용: |
네비게이션을 이끌기 |
이론: |
마이크로 전기 기계 장치 자기를 띤 기술 |
출력: |
디지털 센서 |
방향 정확도: |
0.8 deg |
피치 측정 범위: |
+/-90deg |
명부 방법 범위: |
+/-180deg |
경사각 정확도: |
0.2 deg |
광범위의 온도: |
-40C ~ + 85C |
크기: |
L55*W37*H24mm |
전원 공급: |
DC 5V |
출력 인터페이스 공항: |
선택적인 표준 RS232/RS485/TTL |
보호 클래스: |
IP67 |
사용: |
네비게이션을 이끌기 |
이론: |
마이크로 전기 기계 장치 자기를 띤 기술 |
출력: |
디지털 센서 |
방향 정확도: |
0.8 deg |
피치 측정 범위: |
+/-90deg |
명부 방법 범위: |
+/-180deg |
경사각 정확도: |
0.2 deg |
광범위의 온도: |
-40C ~ + 85C |
크기: |
L55*W37*H24mm |
전원 공급: |
DC 5V |
출력 인터페이스 공항: |
선택적인 표준 RS232/RS485/TTL |
보호 클래스: |
IP67 |

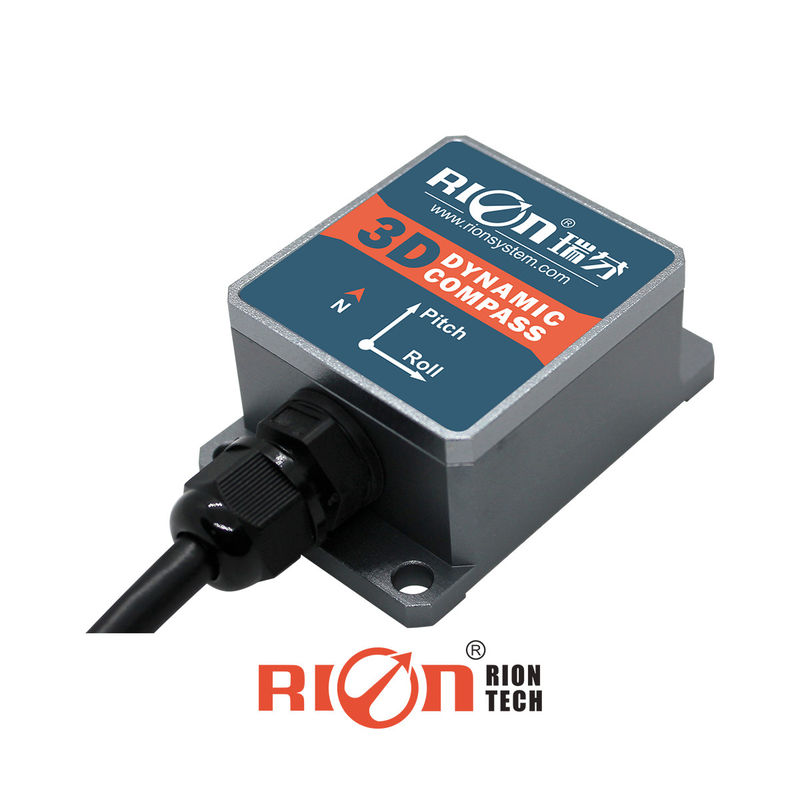

수중 차량 방향 탐색용 나침반 미터 지로 보상 나침반 방향 센서
▶ 제품 설명
DDM350B / DDM360B는 3차원 동적 전자 나침반으로, 3축 가속도 측정기, 3축 회전경,그리고 3축 플럭스게이트가이로스코프의 높은 동적 각 특성과 가속도계의 매우 안정적인 자세 특성을 활용하여,복잡한 자세 변화를 따르는 피치와 롤 각은 동적 관성 내비게이션 알고리즘을 통해 얻습니다.지자기 아지무트 각은 단단한 자기와 부드러운 자기 정정 알고리즘을 채택합니다.그래서 나침반은 자기장의 영향을 제거 할 수 있습니다중앙 프로세서에 의해 방향은 실시간으로 계산되고, 동적 피치와 롤 각은 광범위한 자기 아지무트에서 동적 방향 보완에 사용됩니다.나침반이 ±85°까지의 기울기 각도에서도 고정도 방향 데이터를 제공할 수 있도록 하는 것전자 나침반은 다양한 출력 모드로 높은 수준의 DSP 수학적 프로세서를 통합합니다. 표준 인터페이스에는 RS232/RS485/TTL 및 기타 인터페이스가 포함됩니다.그리고 다른 통신 인터페이스는 사용자 정의 될 수 있습니다.
▶ 주요 특징
★ 기울기 각도 측정 범위: 기울기 ±85°, 굴림 각도 ±180°
★ 단단한 자기, 부드러운 자기 및 기울기 각 보상
★ 표준 RS232/RS485/TTL 출력 인터페이스
★ 기울기 해상도: 0.1°
★ 기울기 정확도: 0.2°
★ 차원: L55×W37×H24mm
★ DC 5V 전원 공급
★ IP67 방수 등급
▶ 응용 프로그램
★ 해양 조사 및 지도 제작
★ GPS 통합 내비게이션
★ 안테나 서보 제어
★ 적외선 촬영기
★ 레이저 원격 측정기
★ ROV 수중 로봇 탐사
★ 특별한 기회 로봇
| DDM350B/DCM360B 매개 변수 | ||
| 나침반 방향 | 방향 정확성 | 0.8° |
| 결의 | 0.1° | |
| 피치 범위 | ±90° | |
| 롤 범위 | ±180° | |
| 기울기 정확성 | 정적 상태 0.2° | |
| 동적 0.5° | ||
| 결의 | 0.1° | |
| 기울기 보상 각 범위 | 롤 ±180° | |
| 기울기 < 85° | ||
| 캘리브레이션 | 강철 등급 | 네 |
| 부드러운 철분 등정 | 네 | |
| 자기장 간섭 캘리브레이션 방법 | 평면의 한 회전 (2차원 캘리브레이션) | |
| 신체적 특징 | 크기 | L55 × W37 × H24mm |
| RS232/RS485/TTL | 4 코어 1미터 직전 유도 케이블 | |
| 인터페이스 | 시작 지연 | <50ms |
| 출력율 | 20Hz/s | |
| 보드율 | 2400~115200바우드 | |
| 출력 형식 | 바이너리 고성능 프로토콜 | |
| 힘 | 공급 전압 | (디폴트) DC +5V |
| (개인 맞춤) DC 9V36V | ||
| 전류 (MAX) | 45mA | |
| 이상적인 모델 | 35mA | |
| 잠자리 모드 | TBD | |
| 환경 | 작동 범위 | -40°C+85°C |
| 저장 온도 | -40°C+100°C | |
| 진동 저항 | 2500g | |
| EMC | EN61000 및 GBT17626에 따라 | |
| MTBF | ≥40000시간/시간 | |
| 단열 저항 | ≥100 메고엄 | |
| 충격 저항 | 100g@11ms,3 축 방향 (반 시누오이드) | |
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |
| 무게 | 단판: ≤25g ≤135g (1미터 케이블 포함) | |
