제품 상세정보
원래 장소: SHENZHENG
브랜드 이름: RION
인증: CE
모델 번호: DCM260B-232
지불과 운송 용어
최소 주문 수량: 1개 부분
가격: $118/Pieces
포장 세부 사항: Sponge& ;통
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, 페이팔
공급 능력: 1000개 부분 / 부분마다 달
방향 정확도: |
0.8' tilt<10' |
결의: |
0.1' |
피치 정확도: |
0.1' <15' (방법 범위) |
크기: |
L55×W37×H24mm |
방출 속도: |
20Hz/s |
전송 속도: |
2400 내지 19200 통신속도 |
출력 형식: |
이원 고성능 프로토콜 |
방향 정확도: |
0.8' tilt<10' |
결의: |
0.1' |
피치 정확도: |
0.1' <15' (방법 범위) |
크기: |
L55×W37×H24mm |
방출 속도: |
20Hz/s |
전송 속도: |
2400 내지 19200 통신속도 |
출력 형식: |
이원 고성능 프로토콜 |

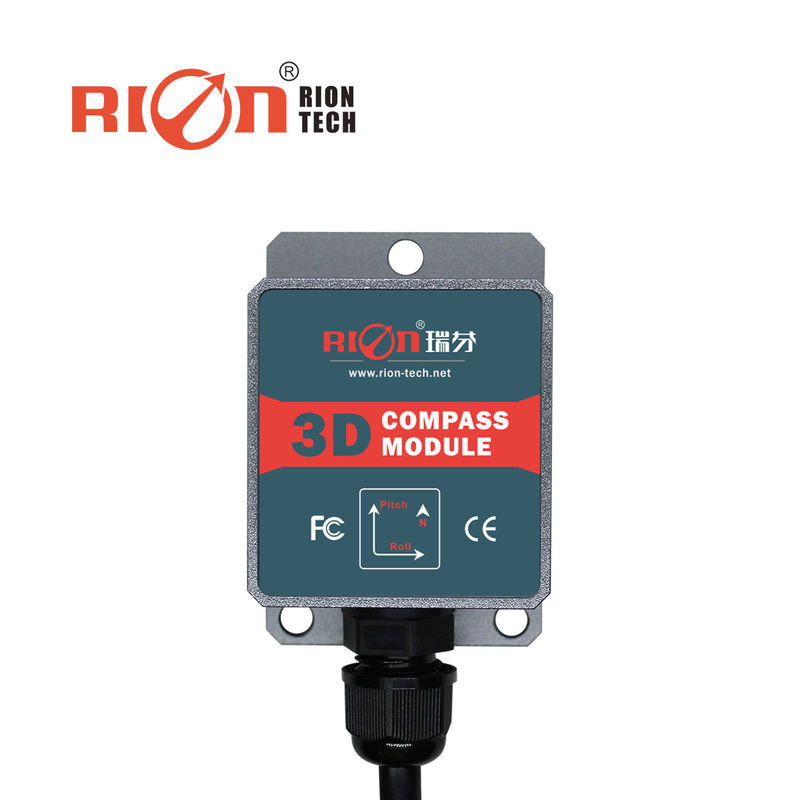

DCM260B 3 축 전자 나침반 센서, 헤드 피더 아지무스 각 센서
주요 특징
★ 아지무스 정확도: 0.8°
★ 기울기 측정 범위: ±85°
★ 기울기 해상도: 0.1°
★ 기울기 정확도: 0.2°
★ 온도 범위: -40°C+85°C
★ 사이즈: L55×W37×H24mm
★ 단단한 자기, 부드러운 자기 및 기울기 보상
★ 표준 RS232/RS485/TTL 출력 인터페이스
★ DC 5V 전원 공급
★ IP67 방수
▶ 응용 프로그램
★ 위성 안테나 검색
★ 내비게이션 조사
★ GPS 결합 내비게이션
★ 안테나 서보 제어
★ 적외선 촬영기
★ 레이저 원격 측정기
★ 지도 제작
★ ROV 수중 로봇 탐사
★ 해양학적 조사 기구
★ 특별한 이벤트 로봇
| DCM250B&260B 매개 변수 | ||
| 나침반 방향 매개 변수 | 방향 정확성 | 0기울기 0.8°<10° |
| 1.5° 기울기 <30° | ||
| 20.0° 기울기 <40° | ||
| 30.0° 기울기 < 60° | ||
| 결의 | 0.1° | |
| 나침반 기울기 매개 변수 | 피치 정확성 | 0.1°<15° (측정 범위) |
| 0.2°<30° (측정 범위) | ||
| 0.3°<60° (측정 범위) | ||
| 피치 범위 | ±85° | |
| 롤링 정확도 | 0.1°<15° (측정 범위) | |
| 0.2°<30° (측정 범위) | ||
| 0.3°<60° (측정 범위) | ||
| 롤 범위 | ±85° | |
| 결의 | 0.1° | |
| 기울기 보상 각 범위 | <40° | |
| 캘리브레이션 | 강철 등급 | 네 |
| 부드러운 철분 등정 | 네 | |
| 자기장 간섭 캘리브레이션 방법 | 수평으로 회전 한 라운드 (2D 캘리브레이션) | |
| 물리적 특성 | 크기 | L55 × W37 × H24mm |
| RS232/RS485/TTL | 4 코어 1 미터 직전 납 | |
| 인터페이스 | 시작 지연 | <50mS |
| 출력율 | 20Hz/s | |
| 보드율 | 2400~19200바우드 | |
| 출력 형식 | 바이너리 고성능 프로토콜 | |
| 전원 공급 | 공급 전압 | (디폴트) DC+5V |
| (선택) DC 9 ∼36V | ||
| 전류 (MAX) | 45mA | |
| 이상 모드 | 35mA | |
| 잠자리 모드 | TBD | |
| 환경 | 작동 범위 | -40°C+85°C |
| 저장 온도 | -40°C+100°C | |
| 진동 방지 성능 | 2500g | |
| EMC | EN61000 및 GBT17626에 따라 | |
| MTBF | ≥40000시간/시간 | |
| 단열 저항 | ≥100MΩ | |
| 충격 저항 | 100g@11ms, 세 방향 (반 시누오이드) | |
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |
| 무게 | 단일 보드: 20g 껍질 패키지: 90g (케이블 없이) | |
