제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: RION
인증: CE, ISO
모델 번호: HCM375-TTL
지불과 운송 용어
최소 주문 수량: 1 유닛
가격: $450.00/Units
포장 세부 사항: 각각 이너 박스, 200 PC /ctn에서 1 PC 디지털 나침반
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, 페이팔
공급 능력: 달 당 1000 PC
방향 정확도: |
0.5° |
명부 방법 범위: |
±180' |
경사 결의안: |
0.1' |
경사 정확도: |
<0> |
차원: |
L110×W19.5×H19.5mm |
디지털 나침반 MTBF: |
≥40000 시간 /는 시간을 맞춥니다 |
방향 정확도: |
0.5° |
명부 방법 범위: |
±180' |
경사 결의안: |
0.1' |
경사 정확도: |
<0> |
차원: |
L110×W19.5×H19.5mm |
디지털 나침반 MTBF: |
≥40000 시간 /는 시간을 맞춥니다 |
▶ 주요 특징
● 방향 정확도 0.5°
● 롤 측정 범위:±180°
● 기울기 해상도: 0.1°
● 기울기 정확도: <0.2° (전 범위)
●근무 온도: -40°C~+85°C
●차원: L110 × W19.5 × H19.5mm
● 단단하고 부드러운 자기 정렬
●Rs232/Rs485/Ttl 출력
▶적용
● 위성 안테나 탐사 위성
● 해양 항해 조사 및 지도 제작
● GPS 통합 내비게이션
● 안테나 서보 제어
● 적외선 촬영기
● 레이저 거리 측정기
● 플롯터 를 위한 지도
● ROV 수중 로봇 탐사
● 해양학 측정 기구
● 특별 행사 로봇

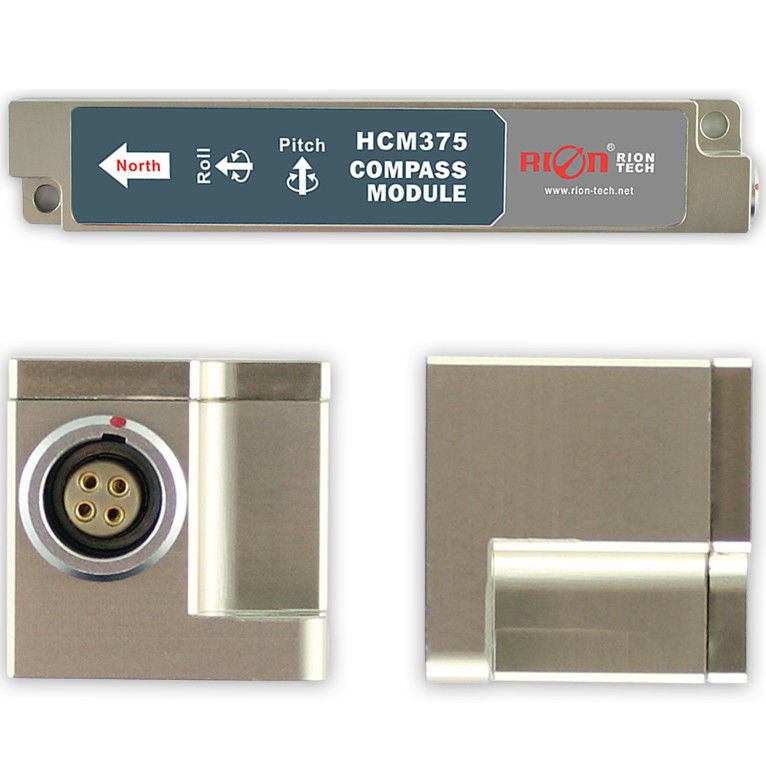

HCM370B-HCM375B는 특허를 받은 3축 플럭스 게이트 기술을 통합했습니다.
그리고 세 축 가속도계를 사용하여 넓은 기울기 범위에서 방향 값 보완을 수행합니다.
우수한 안정 수준 나침반 센서. 그 부피는 작고, 전력 소비는 낮습니다. 그것은 널리 사용할 수 있습니다
안테나 설치, 차량 및 통합 시스템 등과 같은 많은 응용 프로그램.
| HCM370B / HCM375B 인덱스 | ||
| 부문 | 방향 정확성 | 0.5° 기울기 < 10° |
| 20.0° 기울기 < 60° | ||
| 30.0° 기울기 < 80° | ||
| 결의 | 0.1° | |
| 기울기 | 피치 정확성 | 0.1°<15° (측정 범위) |
| 0.1°<30° (측정 범위) | ||
| 0.1°<60° (측정 범위) | ||
| 0.2°<85° (측정 범위) | ||
| 피치 범위 | ±85° | |
| 롤 정확성 | 0.1°<15° (측정 범위) | |
| 0.1°<30° (측정 범위) | ||
| 0.1°<60° (측정 범위) | ||
| 0.2°<180° (측정 범위) | ||
| 롤 레인지 | ±180° | |
| 결의 | 0.1° | |
| 캘리브레이션 | 하드 마그네틱 캘리브레이션 | 사용 가능 |
| 부드러운 자기 정렬 | 사용 가능 | |
| 자기 파일 간섭 등급 측정 방법 |
360°로 회전한다. 수직 회전 (선택) |
|
| RS-232/RS485/TTL | 5핀 빠른 플러그 커넥터 | |
| 인터페이스 | 시작 지연 | <50ms |
| 최대 출력 속도 | 20Hz/s | |
| 의사소통율 | 2400~19200바우드 | |
| 출력 형식 | 바이너리 고성능 프로토콜 | |
| 전원 공급 | 전력 전압 | (디폴트) DC+5V |
| 전류 (최대) | 30mA | |
| 이상 전류 | 26m | |
| 잠자리 모드 | TBD | |
| 환경 | 근무 기간 | -40°C~+85°C |
| 저장 온도 | -40°C~+100°C | |
| 충격 방지 성능 | 100g | |
| 보호 수준 | IP67 | |
| 전기 자기 호환성 | EN61000 및 BT17626에 따라 | |
| MTbf | ≥40000시간/시간 | |
| 단열 저항 | ≥100M.O | |
| 영향력 | 100g@11ms,3Times/Axis (반 시누오이드) | |
| 항 충격 | 10gms, 10 ∼ 1000Hz | |
| 차원 | L110 × W19.5 × H19.5mm | |
| 무게 | 70g (케이블 포함되지 않습니다) | |
