HCM600B HCM605B 동적 반 간섭 3D 선택기...
▶특징
★ 방향 정확도: 0.3°~0.5°
★ 굴림 범위:±180°
★ 기울기 해상도: 0.1°
★ 기울기 정확도: <0.2° (Full Range)
★ 넓은 온도 범위: -40°C+85°C
★ 단단한 부드러운 자기 및 기울기 보상
▶적용
★ 위성 안테나 탐사 위성
★ GPS 통합 내비게이션
★ 안테나 서보 제어
★ 레이저 거리 탐지기
★ 플롯터용 지도
★ 로브 잠수용 로봇 탐사
★ 해양학 측정 기구
★ 특별 이벤트 로봇
★ 무인 항공기
▶제품 소개

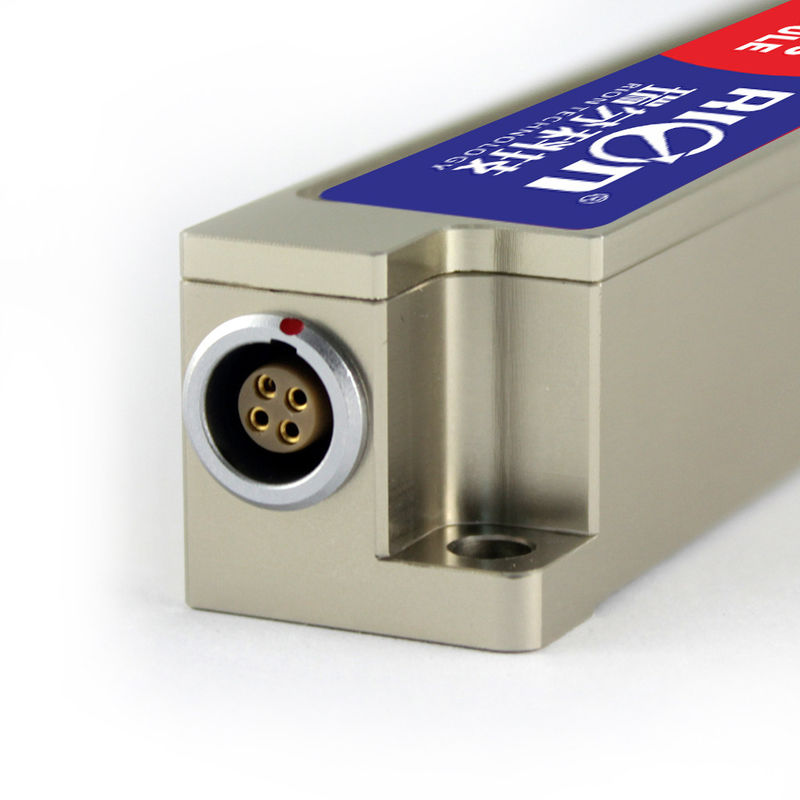

HCM600/HCM605는 3축의 가속도계, 3축 자이로스코프 및 3축의 자기 센서를 통합한 역동적이고 고밀도의 3축 전자 나침반입니다.사용자는 가구 (IP67 방수 수준까지) 또는 나침반 모듈과 함께 완전한 제품을 주문할 수 있습니다..
 HCM600B/HCM605B 매개 변수 |
||
| 직선 | 방향 정확성 | 0.5° 기울기 < 10° |
| 결의 | 0.1° | |
| 기울기 매개 변수 | 피치 정확성 | 0.1°<15° (측정 범위) |
| 0.1°<30° (측정 범위) | ||
| 0.1°<60° (측정 범위) | ||
| 0.2°<85° (측정 범위) | ||
| 피치 범위 | ±85° | |
| 롤 정확도 | 0.1°<15° (측정 범위) | |
| 0.1°<30° (측정 범위) | ||
| 0.1°<60° (측정 범위) | ||
| 0.2°<180° (측정 범위) | ||
| 롤 범위 | ±180° | |
| 결의 | 0.1° | |
| 캘리브레이션 | 강철 등급 | 네 |
| 부드러운 철분 등정 | 네 | |
| 자기 간섭 등정 | 수평으로 360도 회전; 수직 회전 (선택) | |
| 신체적 특징 | 크기 | L111.5 × W19.5 × H19.5mm |
| 무게 | ≤ 85g (케이블 제외) | |
| RS232/RS485/TTL | 5PIN 빠른 플러그 커넥터 | |
| 인터페이스 | 시작 지연 | <50ms |
| 최대 출력 속도 | 20Hz/s | |
| 통신 속도 | 2400에서 115200baud (디폴트 9600) | |
| 출력 형식 | 바이너리 고성능 프로토콜 | |
| 힘 | 전력 전압 | (디폴트) DC+5V |
| 전류 (max) | 30mA | |
| 이상 모드 | 26mA | |
| Hibernate 모드 | TBD | |
| 환경 | 작동 범위 | -40°C+85°C |
| 저장 온도 | -40°C+85°C | |
| 진동 저항 | 100g | |
| 보호 | IP67 | |
| 전자기 호환성 | EN61000 및 GBT17626에 따라 | |
| MTBF | ≥40000시간/시간 | |
| 단열 저항 | ≥100mego-ohm | |
| 충격 저항성 | 100g11ms, 3 축 방향 (반 시누오이드) | |
| 진동 방지 | 10gms, 10~1000Hz | |
