제품 상세정보
원래 장소: 광둥, 중국
브랜드 이름: RION
인증: CE, ISO
모델 번호: DCM301B-232
지불과 운송 용어
최소 주문 수량: 1
가격: $235.00/Pieces 1-99 Pieces
포장 세부 사항: 1 PC / 폴리 백, 스펀지와 20 PC / 이너 박스, 200 PC / 카튼
배달 시간: 샘플을 위한 5 일
지불 조건: T/T, 페이팔
공급 능력: 30000개 부분 / 부분마다 주
전면 정확도 :: |
0.5-0.8 |
경사각 측정 범위: |
+/-90deg |
경사각 결의안: |
0.1 |
제품 크기: |
L43*W35*H8mm |
전원 공급: |
DC5V |
출력은 조화시킵니다: |
선택적인 표준 RS232/RS485/TTL |
전면 정확도 :: |
0.5-0.8 |
경사각 측정 범위: |
+/-90deg |
경사각 결의안: |
0.1 |
제품 크기: |
L43*W35*H8mm |
전원 공급: |
DC5V |
출력은 조화시킵니다: |
선택적인 표준 RS232/RS485/TTL |

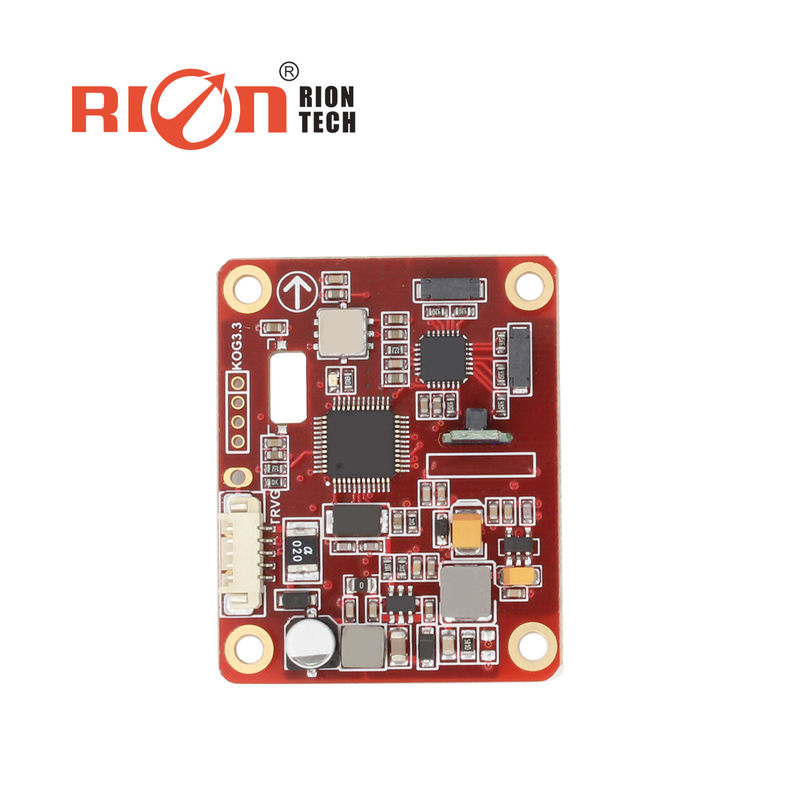

DCM301B 디지털 나침반 PCBA 나침반 센서 모듈 특별 이벤트 로봇
일반 설명
DCM301B는2차원 평면 캘리브레이션 알고리즘을 이용한 고정도의 3차원 전자 나침반,다양한 출력 모드, RS232/RS485/TTL 및 기타 인터페이스를 포함한 표준 인터페이스 및 다른 통신 인터페이스 사용자 정의를 허용합니다.
DCM301B 작은 크기, 낮은 전력 소비, 안테나 안정, 차량, 시스템 통합 및 다른 더 많은 분야에 사용할 수 있습니다, 높은 충격 저항,높은 신뢰성 때문에 나침반은 극도로 혹독한 환경에서도 제대로 작동합니다..
특징:
적용:
| DCM301B&DCM302B | 매개 변수 | |
| 나침반 방향 | 가장 좋은 방향 정확성 (RMS) | 0.5° 기울기 < 10° |
| 10.0° 기울기 < 30° | ||
| 20.0° 기울기 <40° | ||
| 2.5° 기울기 <70° | ||
| 결의 | 0.1° | |
| 나침반 기울기 매개 변수 | 피치 정확성 (RMS) | 0.1°<15° (측정 범위) |
| 0.2°<30° (측정 범위) | ||
| 0.3°<60° (측정 범위) | ||
| 0.3°<85° (측정 범위) | ||
| 핑크 틸트 범위 | ±85° | |
| 롤 정확성 (RMS) | 0.1°<15° (측정 범위) | |
| 0.2°<30° (측정 범위) | ||
| 0.3°<60° (측정 범위) | ||
| 0.3°<85° (측정 범위) | ||
| 롤 틸 범위 | ±85° | |
| 결의 | 0.1° | |
| 가장 좋은 기울기 보상 범위 | <40° | |
| 캘리브레이션 | 강철 등급 | 네 |
| 부드러운 철분 등정 | 네 | |
| 자기장 간섭 캘리브레이션 방법 | 1회로의 평면 회전 (2D 캘리브레이션) | |
| 신체적 특징 | 차원 | L60×W59×H29mm |
| 무게 | PCB: 20g, 껍질: 100g | |
| RS-232/RS485/TTL 인터페이스 커넥터 | 5PIN 연결기 | |
| 인터페이스 특징 | 시작 지연 | <50MS |
| 최대 출력 속도 | 20Hz/s | |
| 의사소통율 | 2400~19200바우드 | |
| 출력 형식 | 바이너리 고성능 프로토콜 | |
| 힘 | 전원 공급 | (디폴트) DC+5V |
| (자격화) DC9 ∼ 36V | ||
| 전류 (최대) | 40mA | |
| 이상 모드 | 30mA | |
| 잠자리 모드 | TBD | |
| 환경 | 작동 범위 | -40°C+85°C |
| 저장 온도 | -40°C+85°C | |
| 저항 충격 성능 | 2500g | |
| 전자기 호환성 | EN61000 및 GBT17626에 따라 | |
| MTBF | ≥40000시간/번 | |
| 단열 | ≥100M | |
| 반충격 | 100g@11ms,3 축 방향 (반 시누오이드) | |
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |
