제품 상세정보
Place of Origin: Shenzhen
브랜드 이름: RION
인증: CE
Model Number: DCM302B
지불과 운송 용어
최소 주문 수량: 1
가격: $266/Pieces
포장 세부 사항: 카튼
배달 시간: 7 작업 일수
지불 조건: T/T, 페이팔
공급 능력: 3000 PC / 달
단열재: |
-40C ~ +85C |
최고 전면 정확도: |
0.5° |
롤 틸트 범위: |
±85' |
피치 틸트 범위: |
±85' |
전자기: |
EN61000 및 GBT17626에 따라 |
차원: |
길이 60×너비 59×높이 33mm |
제진 테이블: |
10grms、10~1000Hz |
보호 클래스: |
≥100m |
단열재: |
-40C ~ +85C |
최고 전면 정확도: |
0.5° |
롤 틸트 범위: |
±85' |
피치 틸트 범위: |
±85' |
전자기: |
EN61000 및 GBT17626에 따라 |
차원: |
길이 60×너비 59×높이 33mm |
제진 테이블: |
10grms、10~1000Hz |
보호 클래스: |
≥100m |

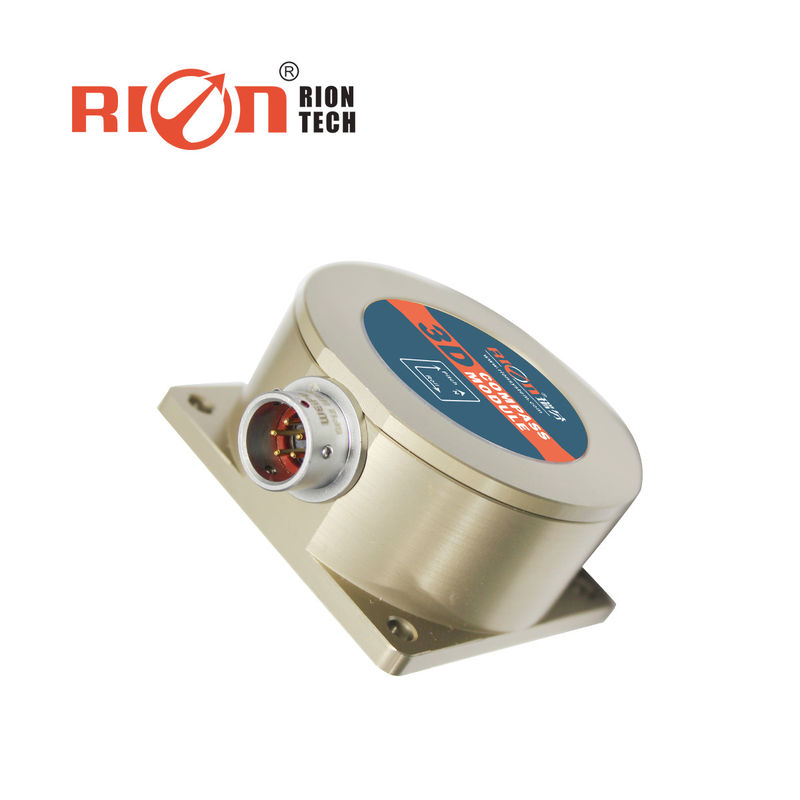

DCM301B/DCM302B는 2차원 평면 캘리브레이션 알고리즘을 사용하여 높은 정밀도를 가진 3D 전자 나침반입니다. 캘리브레이션은 3차원 자세 기울기를 필요로하지 않습니다.그리고 단지 평면을 자리에서 돌릴 필요가 캘리브레이션 프로세스를 완료하드 마그네틱 및 소프트 마그네틱 캘리브레이션 알고리즘을 사용하여 나침반은 자기 간섭이있는 환경에서 3차원 캘리브레이션을 통해 이상적인 측정 결과를 얻을 수 있습니다.이 나침반은 3축 자기 감지 기술을 통합합니다., 중앙 처리 단위를 통해 실시간으로 주위를 계산할 수 있습니다.그리고 3축 가속도계는 다양한 기울기 각도를 보완하여 나침반이 ±85°까지의 기울기 각도에서도 정확한 방향 데이터를 제공할 수 있도록 사용된다.전자 나침반은 다양한 출력 모드로 고 정밀 MCU 제어 기능을 통합합니다. 표준 인터페이스에는 RS232/RS485/TTL 및 기타 인터페이스가 포함됩니다.그리고 다른 통신 인터페이스는 사용자 정의 될 수 있습니다.
DCM302B는 작고 전력 소모량이 낮으며 안테나 안정성, 차량 및 시스템 통합과 같은 많은 분야에서 사용할 수 있습니다.높은 충격 저항성 과 높은 신뢰성 으로 인해 나침반 은 극히 혹독 한 환경 에서도 정상적 으로 작동 할 수 있다, 고 정밀 측정 통합 제어 시스템에 적합합니다.
| DCM301B /302B |
매개 변수 | |
| 나침반 방향 | 가장 좋은 방향 정확성 |
0.5° |
| 결의 | 0.1° | |
| 나침반 기울기 매개 변수 | 피치 정확성 | 0.1°<15° (측정 범위) |
| 0.2°<30° (측정 범위) | ||
| 0.3°<60° (측정 범위) | ||
| 0.3°<85° (측정 범위) | ||
| 핑크 틸트 범위 | ±85° | |
| 롤 정확도 | 0.1°<15° (측정 범위) | |
| 0.2°<30° (측정 범위) | ||
| 0.3°<60° (측정 범위) | ||
| 0.3°<85° (측정 범위) | ||
| 롤 틸 범위 | ±85° | |
| 결의 | 0.1° | |
| 가장 좋은 기울기 보상 범위 | <40° | |
| 캘리브레이션 | 강철 등급 | 네 |
| 부드러운 철분 등정 | 네 | |
| 자기장 간섭 캘리브레이션 방법 | 1회로의 평면 회전 (2D 캘리브레이션) | |
| 신체적 특징 | 차원 | L60 × W59 × H33mm |
| 무게 | PCBA: 20g, 껍질과 함께: 100g | |
| RS232/RS485/TTL 인터페이스 커넥터 | 5PIN 연결기 | |
| 인터페이스 특징 | 시작 지연 | <50MS |
| 최대 출력 속도 | 20Hz/s | |
| 의사소통율 | 2400~19200바우드 | |
| 출력 형식 | 바이너리 고성능 프로토콜 | |
| 힘 | 전원 공급 | (디폴트) DC+5V |
| (자격화) DC9 ∼ 36V | ||
| 전류 (최대) | 40mA | |
| 이상 모드 | 30mA | |
| 잠자리 모드 | TBD | |
| 환경 | 작동 범위 | -40°C+85°C |
| 저장 온도 | -40°C+85°C | |
| 저항 충격 성능 | 2500g | |
| 전자기 호환성 | EN61000 및 GBT17626에 따라 | |
| MTBF | ≥98000시간/시간 | |
| 단열 | ≥100M | |
| 반충격 | 100g@11ms,3 축 방향 (반 시누오이드) | |
| 진동 방지 |
10gms, 10 ∼ 1000Hz |
|
★ 내비게이션 지도
★ GPS 통합 내비게이션
★ 안테나 서보 제어
★ 지도 화면 장치
★ 특별 이벤트 로봇
★ 레이저 원격 측정기
★ 적외선 촬영기
