제품 상세정보
Place of Origin: Shenzhen
브랜드 이름: RION
인증: CE
Model Number: DDM360
지불과 운송 용어
최소 주문 수량: 1pcs
가격: $99.00 - $115.00/Pieces
포장 세부 사항: 카튼
배달 시간: 7 작업 일수
지불 조건: T/T, 페이팔
공급 능력: 3000 PC / 달
내진동성: |
2500g |
전류(최대): |
45mA |
출력 형식: |
바이너리 고성능 프로토콜 |
MTBF: |
≥98000 시간/시간 |
슬립 모드: |
TBD |
경철 교정: |
그래요 |
방향 정확도: |
0.8' |
시작 지연: |
<50ms> |
내진동성: |
2500g |
전류(최대): |
45mA |
출력 형식: |
바이너리 고성능 프로토콜 |
MTBF: |
≥98000 시간/시간 |
슬립 모드: |
TBD |
경철 교정: |
그래요 |
방향 정확도: |
0.8' |
시작 지연: |
<50ms> |

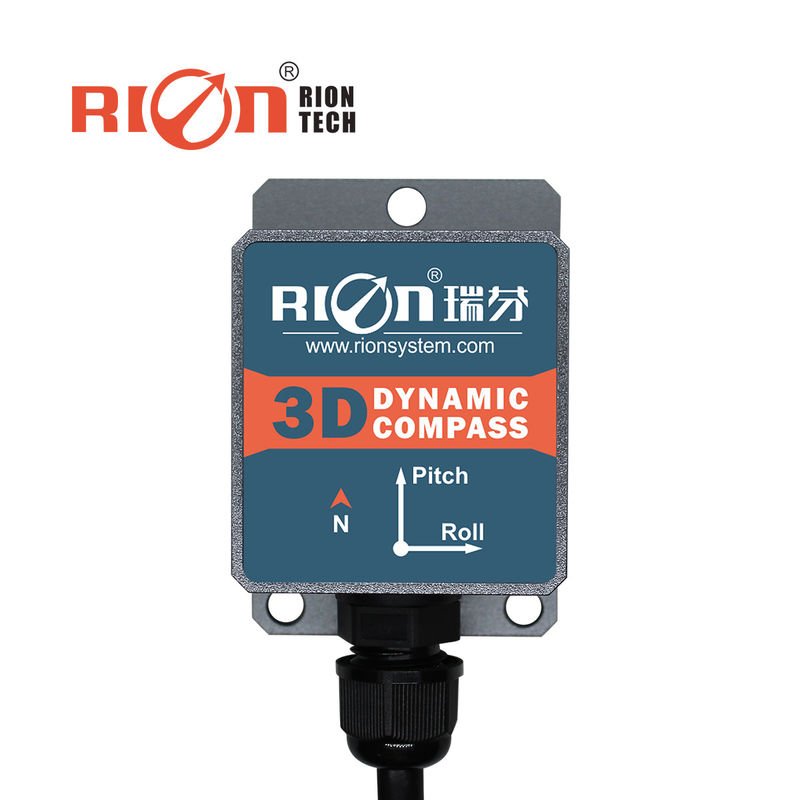

DDM350B / DDM360B는 3차원 동적 전자 나침반으로, 3축 가속도 측정기, 3축 회전경,그리고 3축 플럭스게이트가이로스코프의 높은 동적 각 특성과 가속도계의 매우 안정적인 자세 특성을 활용하여,복잡한 자세 변화를 따르는 피치와 롤 각은 동적 관성 내비게이션 알고리즘을 통해 얻습니다.지자기 아지무트 각은 단단한 자기와 부드러운 자기 정정 알고리즘을 채택합니다.그래서 나침반은 자기장의 영향을 제거 할 수 있습니다중앙 프로세서에 의해 방향은 실시간으로 계산되고, 동적 피치와 롤 각은 광범위한 자기 아지무트에서 동적 방향 보완에 사용됩니다.나침반이 ±85°까지의 기울기 각도에서도 고정도 방향 데이터를 제공할 수 있도록 하는 것전자 나침반은 다양한 출력 모드로 높은 수준의 DSP 수학적 프로세서를 통합합니다. 표준 인터페이스에는 RS232/RS485/TTL 및 기타 인터페이스가 포함됩니다.그리고 다른 통신 인터페이스는 사용자 정의 될 수 있습니다.
| DDM350B/360B | 매개 변수 | |
| 나침반 방향 | 방향 정확성 | 0.8° |
| 결의 | 0.1° | |
| 피치 범위 | ±90° | |
| 롤 범위 | ±180° | |
| 기울기 정확성 | 정적 상태 0.2° | |
| 동적 0.5° | ||
| 결의 | 0.1° | |
| 기울기 보상 각 범위 | 롤 ±180° | |
| 기울기 < 85° | ||
| 캘리브레이션 | 강철 등급 | 네 |
| 부드러운 철분 등정 | 네 | |
| 자기장 간섭 캘리브레이션 방법 | 평면의 한 회전 (2차원 캘리브레이션) | |
| 신체적 특징 | 크기 | 셸 사이즈:L55×W37×H24mm |
| PCBA 사이즈: L33×W27×H9mm | ||
|
RS232/RS485/TTL 인터페이스 연결 라인 |
셸: 4PIN 1m 직접 리드 | |
| 단판: 4 PIN 30cm 단선 | ||
| 인터페이스 | 시작 지연 | <50ms |
| 출력율 | 5~100Hz (설정 가능) | |
| 보드율 | 4800~115200바우드 | |
| 출력 형식 | 바이너리 고성능 프로토콜 | |
| 힘 | 공급 전압 | (디폴트) DC +5V |
| (개인 맞춤) DC 9V36V | ||
| 전류 (MAX) | 45mA | |
| 이상적인 모델 | 35mA | |
| 잠자리 모드 |
TBD |
|
| 환경 | 작동 범위 | -40°C+85°C |
| 저장 온도 | -40°C+85°C | |
| 진동 저항 | 2500g | |
| EMC | EN61000 및 GBT17626에 따라 | |
| MTBF |
≥98000시간/시간 |
|
| 단열 저항 | ≥100 메고엄 | |
| 충격 저항 | 100g@11ms,3 축 방향 (반 시누오이드) | |
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |
| 무게 | 단판: ≤25g 장막: ≤135g (1미터 케이블 포함) | |
★ 위성 안테나 검색
★ 안테나 서보 제어
★ 해양 조사 및 지도 제작
★ 적외선 촬영기
★ 특별한 기회 로봇
