제품 상세정보
원래 장소: 중국
브랜드 이름: RION
인증: CE, FCC , ROHS
모델 번호: HCM370B/HCM375B
문서: HCM370B HCM375B-N HIGH ACCU...SS.pdf
지불과 운송 용어
최소 주문 수량: 1
가격: $375/Pieces
포장 세부 사항: 판지 포장
배달 시간: 1 ~ 2 주
지불 조건: 티/티
공급 능력: 1000/월
전원 전압: |
직류+5V |
제목 정확도: |
0.5° |
경사 결의안: |
0.1' |
차원: |
L111.5×W19.5×H19.5mm |
명부 방법 범위: |
±180' |
보호 수준: |
IP67 |
전원 전압: |
직류+5V |
제목 정확도: |
0.5° |
경사 결의안: |
0.1' |
차원: |
L111.5×W19.5×H19.5mm |
명부 방법 범위: |
±180' |
보호 수준: |
IP67 |

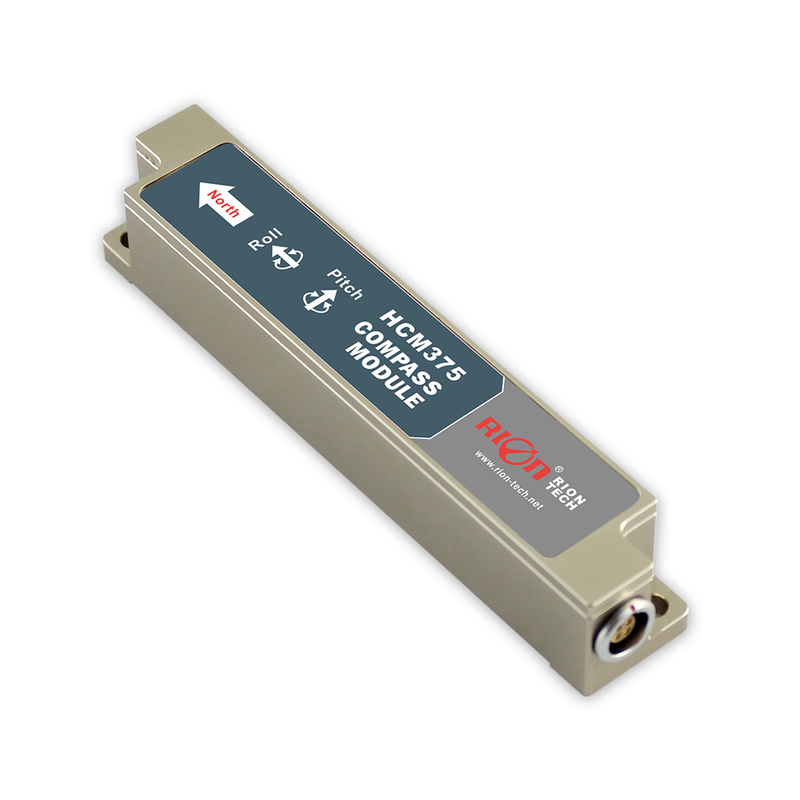

HCM370B/HCM375 BN은 고해상도, 강력한 잡음 내성 및 안정적인 온도 오프셋을 갖춘 고정밀 3차원 나침반입니다. 고급 강철 및 연철 보정 알고리즘을 사용하고 기울기 보정을 위해 고정밀 가속도계를 사용하므로 롤 각도는 360° 모든 도구 면에서 고정밀 방향 정보를 제공할 수 있습니다. 고정 간섭이 있는 환경에서도 이 제품은 여전히 높은 측정 정확도를 유지할 수 있습니다. 폭이 1.95cm에 불과한 긴 스트립 볼륨. IP67 방수 등급에 도달하면 드릴링 측정에 더 적합합니다. 작은 크기와 낮은 전력 소모가 특징이며, 다양한 제품에 빠르고 편리하게 통합될 수 있습니다. 제품은 완전한 포장 제품이나 회로 기판과 함께 주문할 수 있습니다. 본 제품은 3축 자기장 센서와 3축 가속도 센서를 일체화하여 신뢰성이 높고 강력한 간섭 방지 능력을 갖춘 산업용 단일 칩 마이크로컴퓨터를 통해 코스 데이터를 실시간으로 계산하고, 3축 가속도계를 사용하여 광범위한 경사각에 대한 코스를 보상하는 고성능 및 안정성을 갖춘 제품입니다. 작은 크기와 낮은 전력 소비로 휴대용 장치, 모바일 장치, 안테나 안정화, 차량, 시스템 통합 및 기타 여러 분야에서 널리 사용됩니다.
| HCM370B / HCM375B-N | 매개변수 | |
| 표제 | 방향 정확도 | 0.5° |
| 해결 | 0.1° | |
| 나침반 경사 매개변수 | 피치 정확도 | 0.1°<15°(측정 범위) |
| 0.1°<30°(측정 범위) | ||
| 0.1°<60°(측정 범위) | ||
| 0.2°<85°(측정 범위) | ||
| 피치 범위 | ±85° | |
| 롤 정확도 | 0.1°<15°(측정 범위) | |
| 0.1°<30°(측정 범위) | ||
| 0.1°<60°(측정 범위) | ||
| 0.2°<180°(측정 범위) | ||
| 롤 범위 | ±180° | |
| 해결 | 0.1° | |
| 구경 측정 | 하드 자기 교정 | 사용 가능 |
| 연자성 교정 | 사용 가능 | |
| 자기장 간섭 교정 방법 | 수평으로 360° 회전합니다. 수직 회전(옵션) |
|
| 물리적 특성 | PCBA 크기 | L76*W16.5*H9.3mm |
| PCBA 무게 | ≤ 10g (단자선 제외) | |
| PCBA 터미널 라인 | 30cm 터미널 와이어 | |
| 하우징 패키지 크기 | L111.5*W19.5*H19.5mm | |
| 하우징 패키지 무게 | ≤ 85g(케이블 제외) | |
| 하우징 커넥터 케이블 | 표준 1m 5핀 공중 커넥터 케이블 | |
| 출력 인터페이스 | RS232/RS485/TTL(옵션) | |
| 인터페이스 | 시작 지연 | <50ms |
| 최대 출력 속도 | 20Hz/초 | |
| 통신속도 | 2400 ~ 115200baud (기본값 9600) | |
| 출력 형식 | 바이너리 고성능 프로토콜 | |
| 전원공급장치 | 전원 전압 | (기본값)DC+5V |
| 전류(최대) | 15mA | |
| 이상적인 전류 | 12mA | |
| 절전 모드 | 3mA | |
| 환경 | 근무 온도. | -40℃~+85℃ |
| 보관 온도 | -40℃~+85℃ | |
| 충격 방지 성능 | 100g | |
| 보호 수준 | IP67 | |
| 전자기 호환성 | EN61000 및 BT17626에 따르면 | |
| MTBF | ≥98000 시간/시간 | |
| 절연저항 | ≥100MΩ | |
| 영향 방지 | 100g@11ms 3축 방향(반사인파) | |
| 충격 방지 | 10그램 10~1000Hz | |
