제품 상세정보
원래 장소: 중국
브랜드 이름: RION
인증: CE, ISO,ROHS
모델 번호: DCM250B/260B
문서: DCM250B DCM260B HIGH ACCURA...SS.pdf
지불과 운송 용어
최소 주문 수량: 1
가격: $112 pcs/Pieces
포장 세부 사항: 곤포상자
배달 시간: 5 ~ 8 근무일
지불 조건: 티/티
공급 능력: 1000 PC/월
제목 정확도: |
0.8 ° |
경향 정확도: |
0.2' |
온도 범위: |
-40 8+85 ℃ |
출력 인터페이스: |
RS232/RS485/TTL |
기울기 해상도: |
0.1' |
무게: |
PCBA: 25g 이하 |
PCBA 크기: |
L33×W27×H9mm |
전원 전압: |
맞춤형 9~36V |
제목 정확도: |
0.8 ° |
경향 정확도: |
0.2' |
온도 범위: |
-40 8+85 ℃ |
출력 인터페이스: |
RS232/RS485/TTL |
기울기 해상도: |
0.1' |
무게: |
PCBA: 25g 이하 |
PCBA 크기: |
L33×W27×H9mm |
전원 전압: |
맞춤형 9~36V |

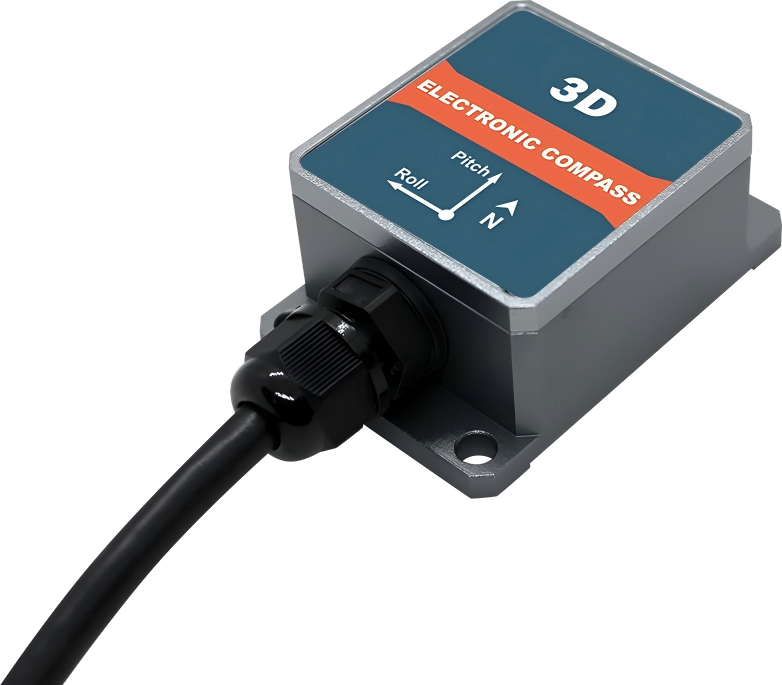

DCM250B/260B는 저비용 삼차원 전자 나침반으로, 하드 및 소프트 자기 보정 알고리즘을 사용하여 자기장 간섭 환경에서 보정 알고리즘을 통해 나침반이 자기장의 영향을 제거할 수 있습니다. DCM250B&260B는 삼축 플럭스게이트 센서를 통합하고 중앙 처리 장치를 통해 실시간으로 방위를 계산하며, 삼축 가속도계를 사용하여 광범위한 기울기 각도에 대한 방위 보정을 수행하여 나침반이 최대 ±85°의 기울기 각도에서도 높은 정확도의 방위 데이터를 제공할 수 있도록 합니다. 전자 나침반은 고정밀 MCU 제어 및 다양한 출력 방식을 통합합니다. 표준 인터페이스에는 RS232/RS485/TTL 및 기타 인터페이스가 포함되며, 다른 통신 인터페이스는 사용자 정의할 수 있습니다.
DCM250B/260B는 크기가 작고 전력 소비가 낮으며 안정적인 안테나, 차량, 시스템 통합 등 다양한 분야에서 사용할 수 있습니다. 높은 내충격성과 높은 신뢰성은 나침반이 극한의 열악한 환경에서도 정상적으로 작동하도록 하며, 오늘날의 정밀 측정 통합 제어 시스템에 더욱 적합합니다.
| DCM250B 매개변수 | ||
| 나침반 방위 매개변수 | 방위 정확도 | 0.8° |
| 해상도 | 0.1° | |
| 나침반 경사 매개변수 | 피치 정확도 | 0.1°<15°(측정 범위) |
| 0.2°<30°(측정 범위) | ||
| 0.3°<60°(측정 범위) | ||
| 피치 범위 | ±85° | |
| 롤 정확도 | 0.1°<15°(측정 범위) | |
| 0.2°<30°(측정 범위) | ||
| 0.3°<60°(측정 범위) | ||
| 롤 범위 | ±85° | |
| 해상도 | 0.1° | |
| 기울기 보정 각도 범위 | <40° | |
| 보정 | 하드 자기 보정 | 예 |
| 소프트 자기 보정 | 예 | |
| 자기장 간섭 보정 방법 | 수평으로 한 바퀴 회전 (2D 보정) | |
| PCBA 크기 | L33×W27×H9mm | |
| RS232/RS485/TTL | PCBA: 4핀 30cm 터미널 케이블 | |
| 인터페이스 | 시작 지연 | <50mS |
| 출력 속도 | 20Hz/s | |
| 전송 속도 | 2400 ~ 19200baud | |
| 출력 형식 | 이진 고성능 프로토콜 | |
| 전원 공급 | 공급 전압 | (기본) DC+5V |
| (옵션) DC 9~36V | ||
| 전류 (최대) | 45mA | |
| 이상 모드 | 35mA | |
| 절전 모드 | TBD | |
| 환경 | 작동 범위 | -40℃ ~ +85℃ |
| 보관 온도 | -40℃ ~ +85℃ | |
| 내진동 성능 | 2500g | |
| EMC | EN61000 및 GBT17626에 따름 | |
| MTBF | ≥98000 시간/시간 | |
| 절연 저항 | ≥100MΩ | |
| 내충격성 | 100g@11ms, 세 방향 (반 사인파) | |
| 내진동 | 10grms\10~1000Hz | |
| 무게 | PCBA: ≤25g (케이블 제외) | |
